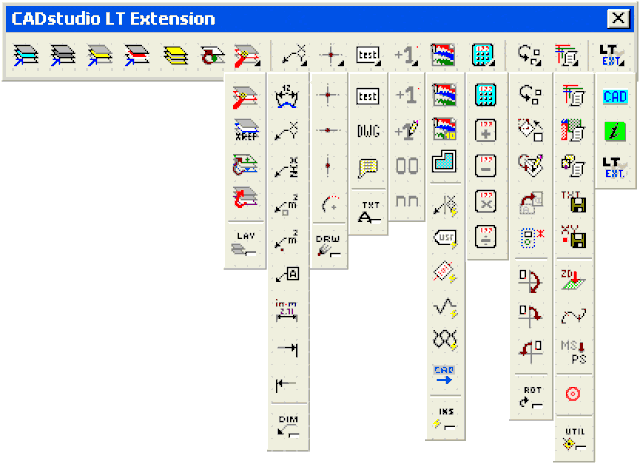

# LT Extension ## Instalace Doplněk se instaluje automaticky pomocí souboru *LTExtensionSetup.exe* Při prvním spuštění AutoCAD LT zadejte příkaz *MENULOAD (ČTIMENU), resp.* CUILOAD. Načtěte **LText-CZ.mns** (nebo patřičný CUIX souboru ribbonu) jako tzv. částečnou nabídku – partial menu (jméno souboru nabídky musí zůstat “LTEXT-CZ.MNS”, resp. “LTEXT.MNS”, resp. LTEXT-CZ.CUIX). V okně AutoCADu se objeví panel LT Extension. Umístěte jej (nebo ukotvěte) kam potřebujete. Toto je pouze jednorázová operace – v následných sezeních AutoCADu LT se již panel bude načítat automaticky. ## Použití Aplikaci tvoří nástrojový panel s plovoucími podnabídkami (panely) jednotlivých skupin funkcí (pro LT2014, 2015 a vyšší též ribbon). Stiskem posledního tlačítka (s bílým obdélníkem) v podnabídce můžete podnabídku oddělit do samostatného panelu.
## Videoukázky
Funkce výkazů {% embed url="" %}
Export souřadnic {% embed url="" %}
Číslování textů {% embed url="" %}
Import souřadnic {% embed url="" %}
## Funkce pro hladiny * **Zmrazit ukázáním** – zmrazí hladinu, v níž leží objekt, na který ukážete * **Vypnout ukázáním** – vypne hladinu, v níž leží objekt, na který ukážete * **Izolovat hladinu** – zmrazí všechny hladiny, kromě té, v níž leží objekt, na který ukážete (na obrazovce zůstanou jen objekty ležící v této hladině) * **Vymazat hladinu** – vymaže všechny objekty(!) v hladině, v níž leží objekt, na který ukážete * **Rozmrazit vše** – rozmrazí všechny hladiny (např. pro návrat z Izolovat hladinu nebo ze Zmrazit xref hladiny) * **Přesunout do aktuální hladiny** – přesune vybrané objekty do aktuální hladiny * **Přesunout do vybrané hladiny** – přesune objekty z hladiny 1. vybraného objektu do hladiny jako je 2. vybraný objekt * **Zmrazit xref hladiny** – zmrazí všechny hladiny xrefů * **Rozložit hladinu** – rozloží všechny rozložitelné objekty v hladině, v níž leží objekt, na který ukážete * **Hladinu nahoru** – přesune nahoru (pořadí) objekty v hladině, v níž leží objekt, na který ukážete ## Funkce pro kreslení a kótování, texty * **Délka oblouku** – okótuje vybraný oblouk jeho délkou (ne úhlem jako Dimangular), v LT2008 a vyšších použije \_DIMARC (počet zobrazených desetinných míst závisí na nastavení Jednotky, viz též pokročilé možnosti formátování v Readme) * **Řetěz přímých kót** – okótuje zadané body řetězem přímých kót * **Řetěz zarovnaných kót** – okótuje zadané body řetězem zarovnaných (šikmých) kót * **ID bodu** – označí ukázaný bod odkazem s jeho souřadnicemi X/Y (staničení) (počet zobrazených desetinných míst závisí na nastavení Jednotky, viz též pokročilé možnosti formátování v Readme) * **ID bodu XYZ** – označí ukázaný bod odkazem s jeho souřadnicemi X/Y/Z (3D poloha) (počet zobrazených desetinných míst závisí na nastavení Jednotky, viz též pokročilé možnosti formátování v Readme) * **Výměra plochy (obj) (text/popis)** – změří plochu ukázané plochy (výběrem hranice) a vloží textovou popisku (počet zobrazených desetinných míst závisí na nastavení Jednotky, viz též pokročilé možnosti formátování v Readme) * **Výměra plochy (bod) (text/popis)** – změří plochu ukázané plochy (bod uvnitř) a vloží textovou popisku (počet zobrazených desetinných míst závisí na nastavení Jednotky, viz též pokročilé možnosti formátování v Readme) * **Orámovaný odkaz** – kreslí odkaz s orámovaným jednořádkovým textem * **Kóty in->mm** – převede vybrané kóty z palců na milimetry * **Dim1 vyp** – vypne první vynášecí čáru kóty * **Dim2 vyp** – vypne druhou vynášecí čáru kóty * **Kříž –** kreslí nekonečný kříž v zadaném bodu – přímky v osách X/Y * **Horizontální linie** – kreslí nekonečnou vodorovnou konstrukční čáru (X) * **Vertikální linie** – kreslí nekonečnou svislou konstrukční čáru (Y) * **Oblouk délkou** – kreslí oblouk zadané délky * **Orámovaný text** – vepíše text orámovaný obdélníkovým rámečkem (vlastnosti textu závisejí na aktuálním kótovacím stylu – viz \_DIMSTYLE) * **Text podél** – natočí stávají text podél vybrané čáry (natočení) – vyberte text a potom linii * **Autonumber** – vkládá řadu textů se zvyšujícím se číslem (text středěn na ukazované body; předpokládá styl písma s měnitelnou výškou) (vlastnosti textu závisejí na aktuálním stylu písma – viz \_STYLE); rozsah čísel je “integer” (32767) ## Editační funkce * **Srovnej** – vyrovná vybraný objekt s jiným objektem – posunem/otočením (podobné příkazu Srovnej v AutoCADu) * **Otočit kopírovaný objekt** – provede funkci kopie a otočení na vybraném objektu (podobně jako MoCoRo v Express tools) * **Otočit atribut** – umožní natočení jednotlivých atributů * **Otočit 180** – otočí vybraný objekt vzhůru nohama (osa v bodu výběru) * **Otočit 90 vs** – otočí vybraný objekt o 90 stupňů ve směru hod.ručiček (osa v bodu výběru) * **Otočit 90 ps** – otočí vybraný objekt o 90 stupňů proti směru hod.ručiček (osa v bodu výběru) * **Otočit výřez výkr.prostoru** – natočí obsah výřezu ve výkresovém prostoru (např. o 90°) * **Seskupit vybrané** – seskupí vybrané objekty do anonymní skupiny (budou vybírány pohromadě) * **Výkaz délek** – vypíše přehled délek vybraných úseček a křivek (Line/přímé Polyline), seskupených dle hladin (výsledek lze zkopírovat přes Schránku do Excelu, Wordu nebo zpět do AutoCADu) * **Výkaz ploch** – vypíše přehled výměr ploch vybraných uzavřených křivek (přímé hranice), seskupených dle hladin (výsledek lze zkopírovat přes Schránku) * **Výkaz bloků** – vypíše přehled počtu vybraných bloků ve výkresu, seskupených dle názvu bloku (výsledek lze zkopírovat přes Schránku), případné dynamické bloky nezachovají jména * **Export textu** – exportuje vybrané textové entity (Text/Mtext) do zadaného textového souboru (např. pro Excel) * **Export souřadnic** – exportuje X-Y-Z souřadnice vybraných entit (Point/Shape/Insert/PLine) do zadaného textového souboru (čárkou oddělené údaje) * **Přenosový ZIP** – zkontroluje výkres, vyčistí nepotřebné části (Čisti) a vytvoří (ve složce výkresu) přenosový ZIP soubor pro příjemce výkresu (DWG musí být uložen) * **Kopírovat do** – zkopíruje viditelné objekty pro jejich následné vložení do jiného DWG (viz níže) * **Vložit z** – vloží zkopírované objekty do aktuálního DWG (na totéž místo, viz výše) * **Do 2D** – přenese vybrané objekty do 2D – do Z=0 * **Rozsegmentovat křivku** – rozsegmentuje vybranou křivku nebo oblouk na přímé úseky pevné délky, zjednoduší komplikované polyline * **Rozložit spline** – převede vybranou spline křivku na segmentovanou čáru * **Přesun do VP** – přesune vybrané objekty z modelového prostoru do výkresového (rozvržení) * **Barva pozadí** – přepíná barvu pozadí modelového prostoru – černá/bílá (resp. tmavá) * **Reset prostředí** – reset prostředí AutoCADu a LT Extension do definovaného výchozího stavu (skript, lze přidávat vlastní volby) * **Autonumber edit** – upravuje ukazované texty na číselnou řadu se zvyšujícím se číslem (předpokládá styl písma s měnitelnou výškou) * **Autonumber bloků** – upravuje ukazované bloky (atributy, jednořádkové) na číselnou řadu se zvyšujícím se číslem * **Autonumber reset** – nastavuje výchozí číslo pro autonumber (00 nebo NN) * **Název výkresu** – vloží do výkresu text s aktuálním jménem výkresu (bez cesty a přípony) (vlastnosti textu závisejí na aktuálním stylu písma – viz \_STYLE) * **Komentář objektu –** připojí k objektu trvalý komentář zobrazovaný při pozastavení kurzoru nad objektem (ne pro LT98) * **Text 2** – vloží text výšky 2-násobku hodnoty DIMSCALE * **Text 5** – vloží text výšky 5-násobku hodnoty DIMSCALE * **Text 10** – vloží text výšky 10-násobku hodnoty DIMSCALE * **Vložit obrázek** – vloží rastrový obrázek (ve verzi LT2007/2008 se cesta zadává textově, v LT2009 využije vnitřní funkci) * **Vložit 10 obrázků** – vloží šablonu 10 rastrových obrázků (ve verzi LT2007/2008 se cesty zadávají textově) * **Nepravidelný výřez** – vloží sadu nepravidelných výřezů v rozvržení (vymažte nepotřebné) * **Vložit dyn.popisku XY** – vloží dynamický blok popisující souřadnice (LT2007 a vyšší) * **Vložit dyn.popisku jména uživatele** – vloží dynamický blok se jménem uživatele (viz Možnosti) a názvem počítače – vhodné pro vykreslování (LT2007 a vyšší) * **Vložit dyn.popisku vrstevnice** – vloží dynamický blok, který přeruší vrstevnici a vepíše zarovnaně orámovanou výšku vrstevnice (LT2007 a vyšší) * **Vložit dyn.symbol přerušení** – vloží parametrický symbol přerušení, klepněte pro zobrazení uzlů – protažení, změna tvaru (LT2007 a vyšší) * **Vložit dyn.symbol izolace** – vloží parametrický symbol izolace, pomocí uzlů lze protáhnout (LT2006 a vyšší) * **Online katalog CAD bloků** – přejde na web katalogu CAD bloků – [www.cadforum.cz/catalog](http://www.cadforum.cz/catalog) * **Kalkulačka** – spustí kalkulačku * **Konvertor jednotek** – spustí převodník fyzikálních jednotek * **Kalkulačka-Plus** – sečte čísla (v jakémkoliv příkazu AutoCADu LT, i souřadnice – např. ÚSEČKA z \[0,0] do \[123+456,789\*3] ) * **Kalkulačka-Mínus** – odečte čísla (v jakémkoliv příkazu AutoCADu LT, i souřadnice) * **Kalkulačka-Krát** – vynásobí čísla (v jakémkoliv příkazu AutoCADu LT, i souřadnice) * **Kalkulačka-Děleno** – vydělí čísla (v jakémkoliv příkazu AutoCADu LT, i souřadnice) --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://help.arkance-systems.com/document-navigator/arkance-+/bonus-aec/autocad-a-autocad-lt/lt-extension.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
