# Podsestavy

Tento seznam obsahuje stručný popis podsestav pro Autodesk Civil 3D z dílny Arkance. Všechny dostupné podsestavy jsou určeny pro Autodesk Civil 3D 2024 a novější. Podsestavy jsou navrženy jako univerzální pomocníci pro široké spektrum liniových staveb – od obecných konstrukcí přes silniční stavby až po vodohospodářské objekty. Podsestavy jsou distribuovány jako samostatné soubory ve formátu .pkt, které si uživatelé mohou stáhnout dle konkrétních projektových potřeb.

## Použití podsestav

Před prvním použitím je nutné podsestavy naimportovat do palety podsestav.

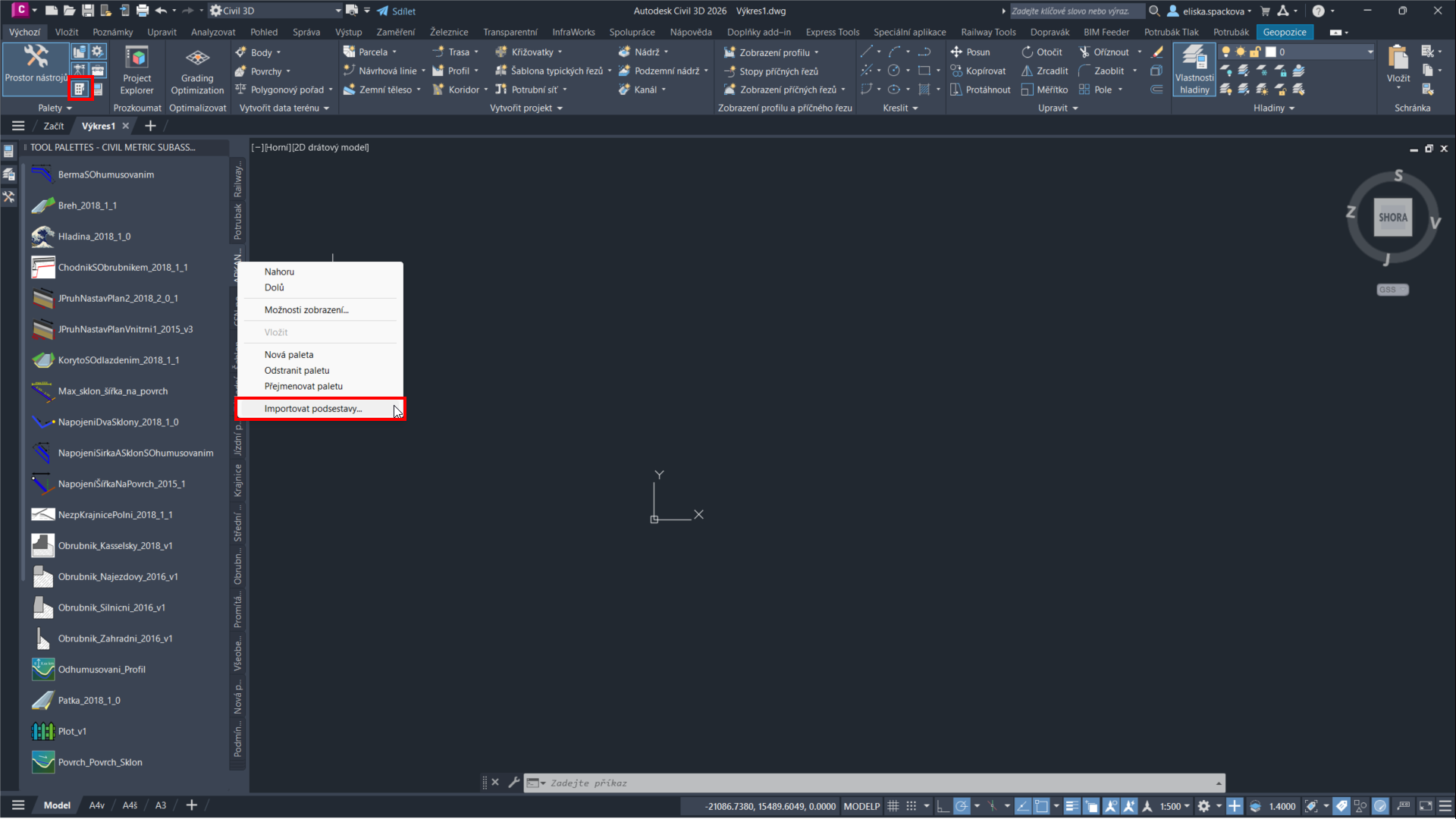

* Spusťte Civil 3D a otevřete paletu podsestav (CTRL + 3)
* Pravým kliknutím na záložky palet vyvolejte menu a zvolte Nová paleta
* Pravým kliknutím na Novou paletu vyvolejte menu a zvolte Importovat podsestavy...
* Vyberte jeden nebo více .pkt souborů pro import
* Dokončete import tlačítkem OK

<figure><img src="/files/HKZ1fl35XtNkfOuypT5y" alt=""><figcaption></figcaption></figure>

## Seznam

<details>

<summary><img src="/files/5s8fBm9dchgwMY3CdZEW" alt="" data-size="line"> CS_BermaSOhumusovanim</summary>

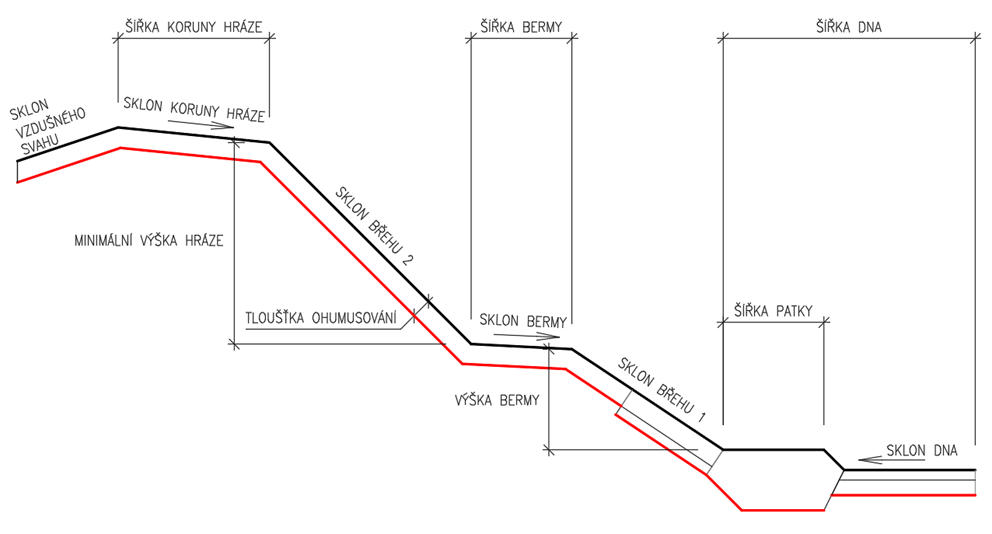

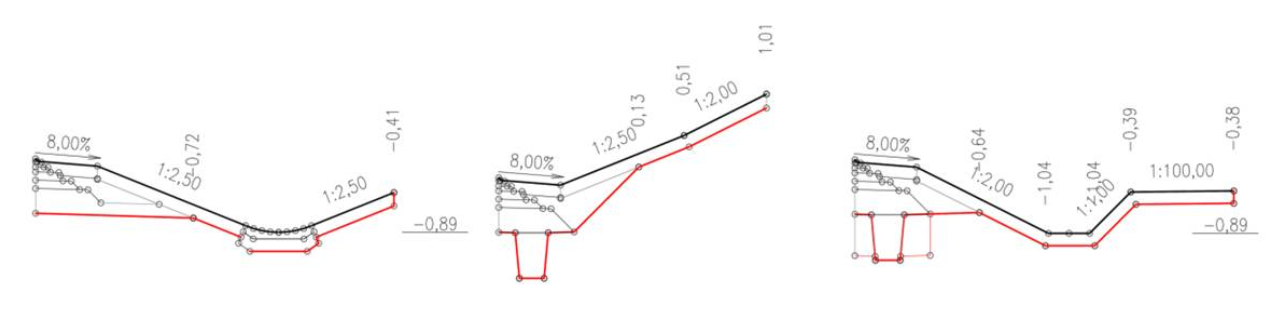

Tato podsestava je obecným nástrojem pro bermu s ohumusováním. Berma je definována šířkou a sklonem, sklony násypu a výkopu jsou definovány samostatně. Podsestava rozhoduje o konstrukci násypu nebo výkopu na základě polohy vůči cílovému povrchu. Rozhodující bod pro volbu násypu nebo výkopu je vnější bod bermy. Pokud podsestava není cílována na povrch má uživatel možnost zvolit zda bude konstruován násyp nebo výkop a jeho šířku. Podsestavu je možné cílovat na povrch. Šířku bermy je možné cílovat na horizontální cíle.

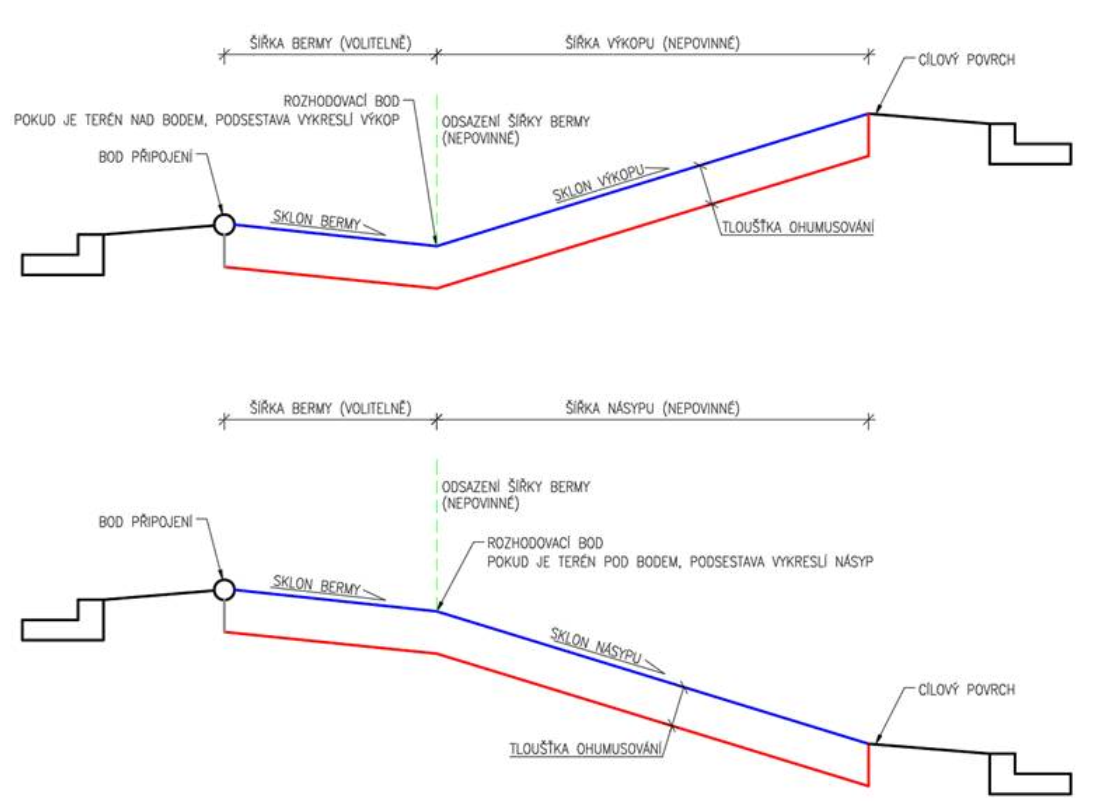

<figure><img src="/files/BzkivSMcsS1ZS2iM00yv" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/mZls9ciPZBlAkG1anm4t" alt="" data-size="line"> CS_Breh_2018_1_1</summary>

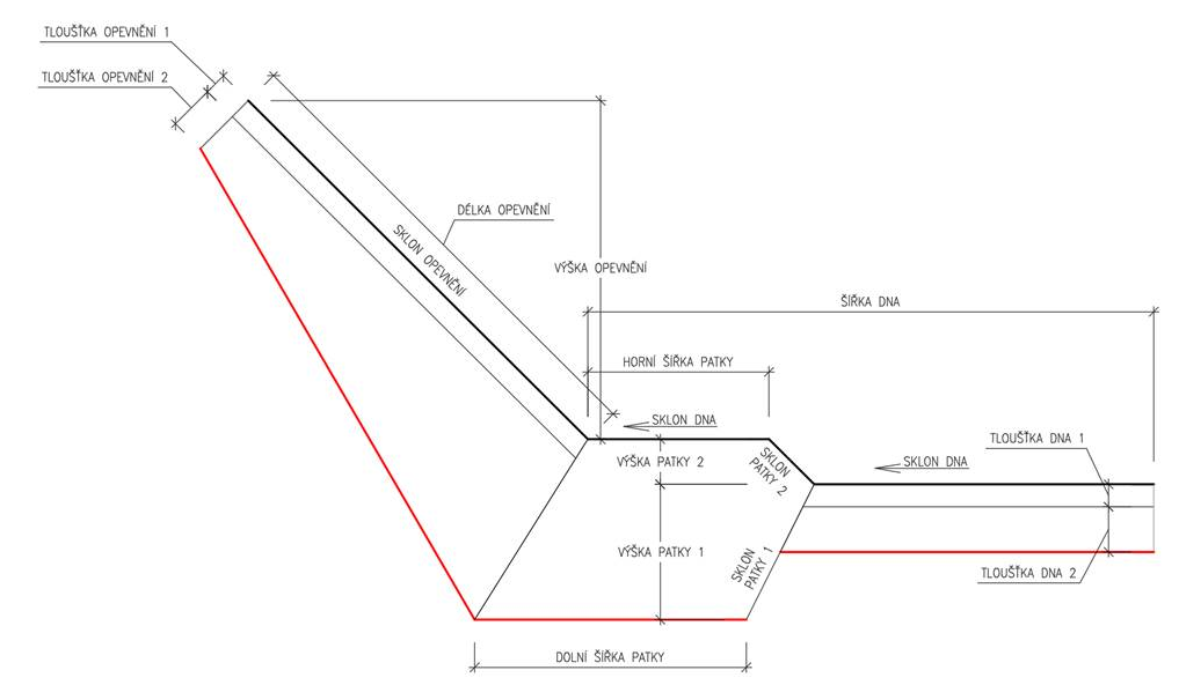

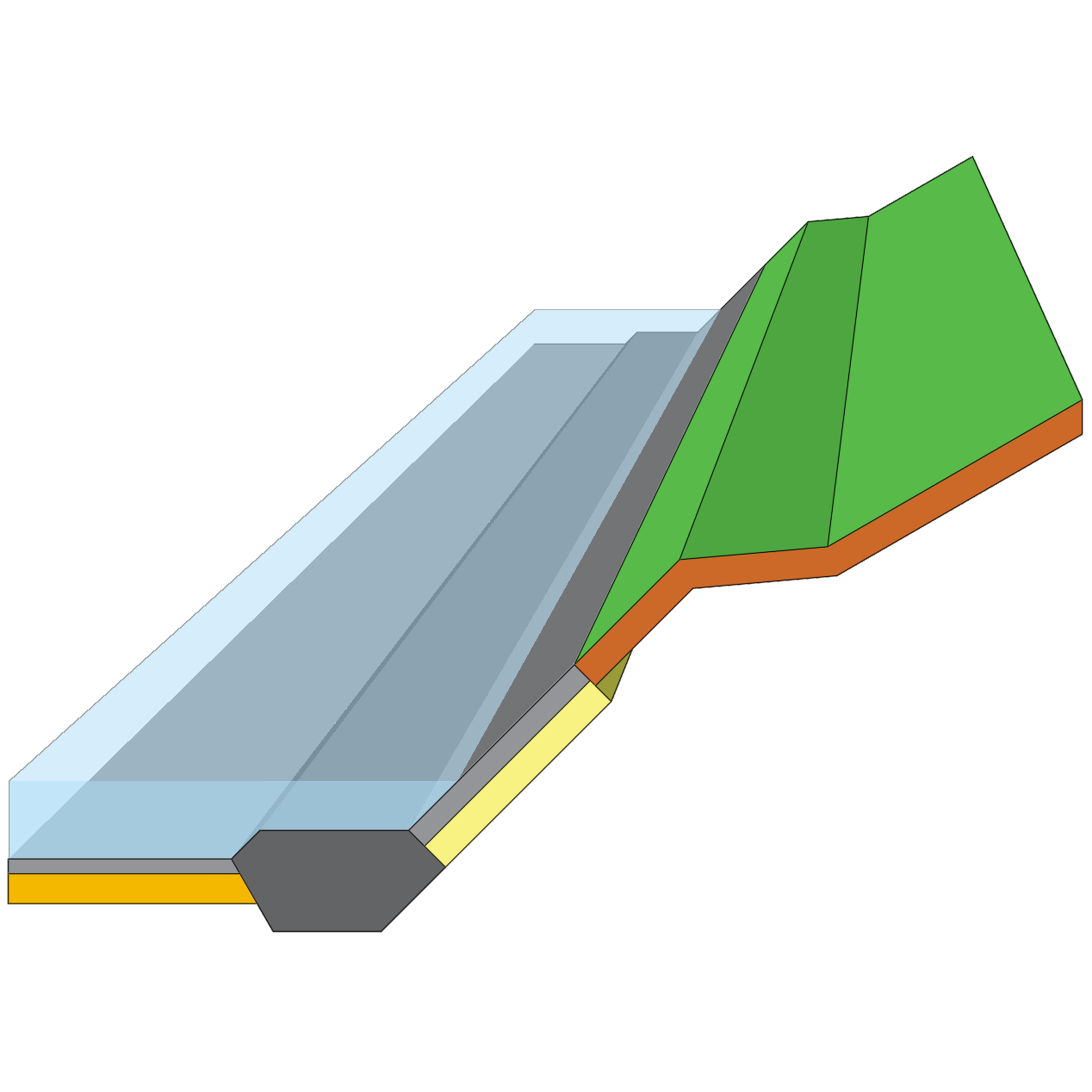

Tato podsestava je určena pro modelování břehu s patkou a opevněním. Rozměry patky, dvou konstrukčních vrstev ve dně a dvou konstrukčních vrstev pro opevnění lze zadat uživatelsky v parametrech podsestavy. Návodní svah podsestavy lze doplnit o bermu. Svahy nad a pod bermou lze zadat odlišnými sklony. Podsestava se ve výchozím nastavení ukončí na průsečíku svahu s cílovým terénem. Může však vytvořit i hráz nad terénem. Podsestava umí vykreslit odhumusování cílového povrchu. Podsestava obsahuje cílové parametry šířky a výšky hran dna, bermy a koruny hráze.

<figure><img src="/files/DuMX3TfOZafzlq8FHGaJ" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/CCxvV4bePP6GdwHTgJFd" alt="" data-size="line"> CS_ChodnikSObrubnikem_2018_1_1</summary>

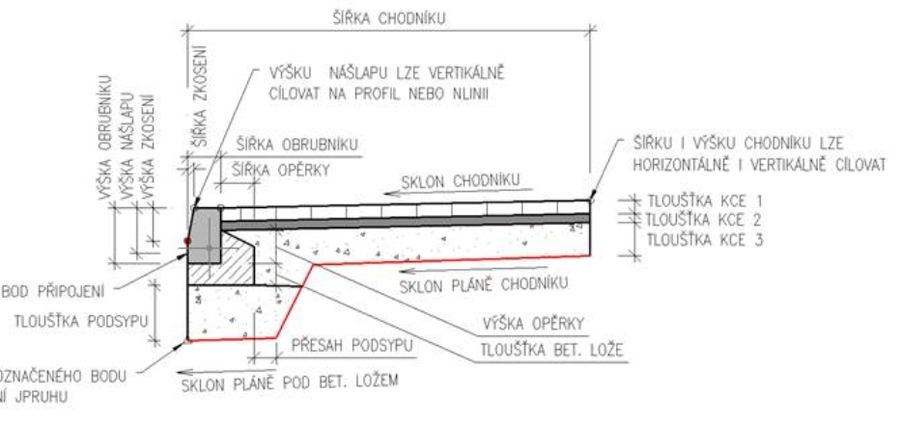

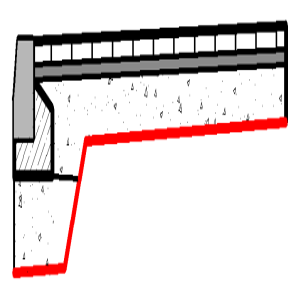

Tato podsestava vytvoří 3-vrstvý chodník s betonovým silničním obrubníkem včetně betonového lože a vrstvou podsypu. Hlavní účel této podsestavy je nahradit a doplnit stávající Civil 3D chodníkové podsestavy o standardní chodník podle českých norem. Obsahuje řadu nastavitelných parametrů.

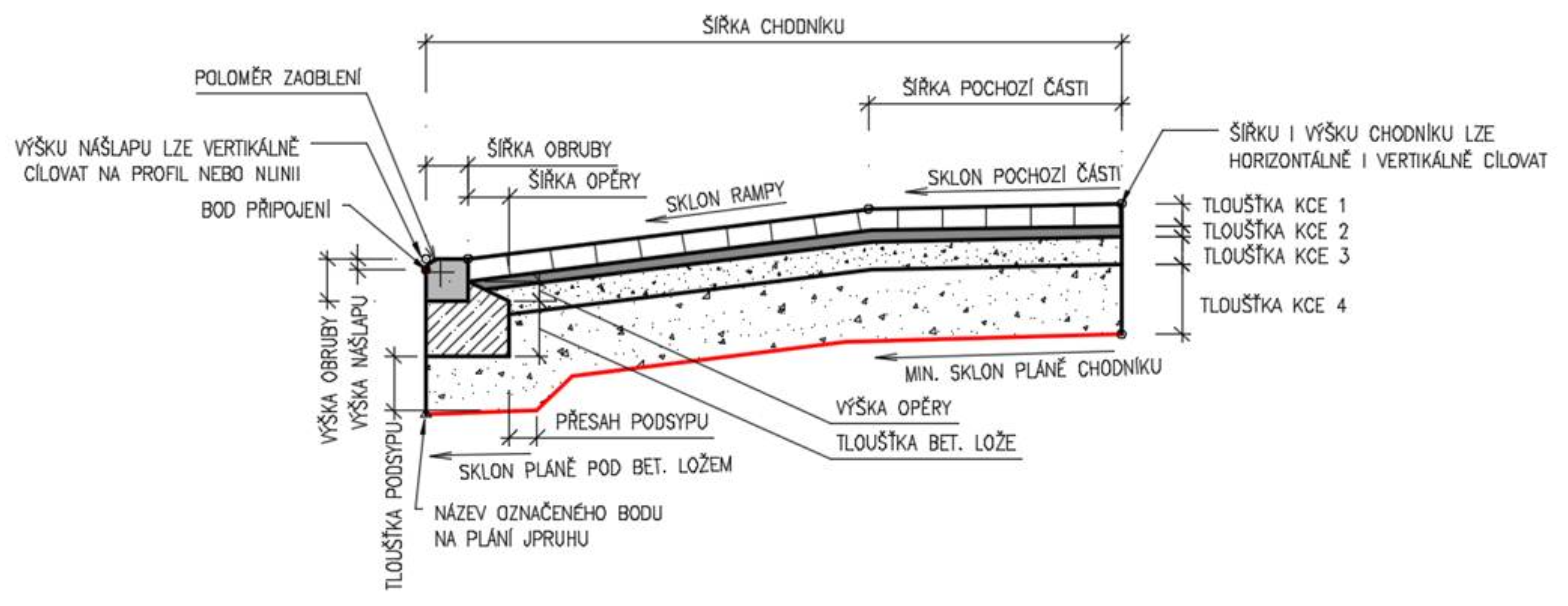

![](/files/FwfGqXsKyo2BQK2dRvsj)

</details>

<details>

<summary><img src="/files/cLW80h30VwGYNGQoGmUj" alt="" data-size="line"> CS_Hladiny_2018_1_0</summary>

Tato podsestava slouží k vykreslení jedné nebo více vodních hladin. Hladinu je možné definovat konstantní výškou nad dnem koryta nebo zacílovat na profil, návrhovou linii nebo 3D křivku. Pro uživatele je připraveno celkem průtoků 7 pro Q1, Q2, Q5, Q10, Q20, Q50 a Q100. Pro správnou funkci podsestavy je nutné zadat i cílový povrch, na kterém se hladina protne s terénem.

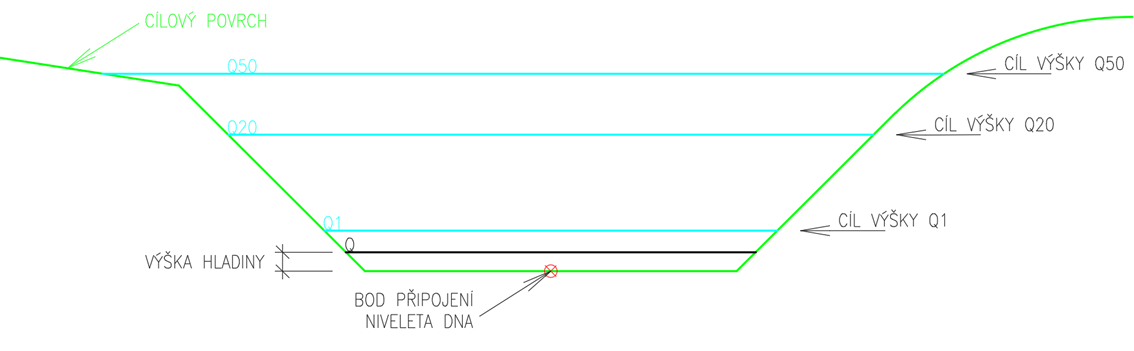

<figure><img src="/files/TvtMDlaIE859DeuZFeFs" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/iTXkRohvhZ0twngjtBAx" alt="" data-size="line"> CS_JPruh_cil_obe_strany_v2_final</summary>

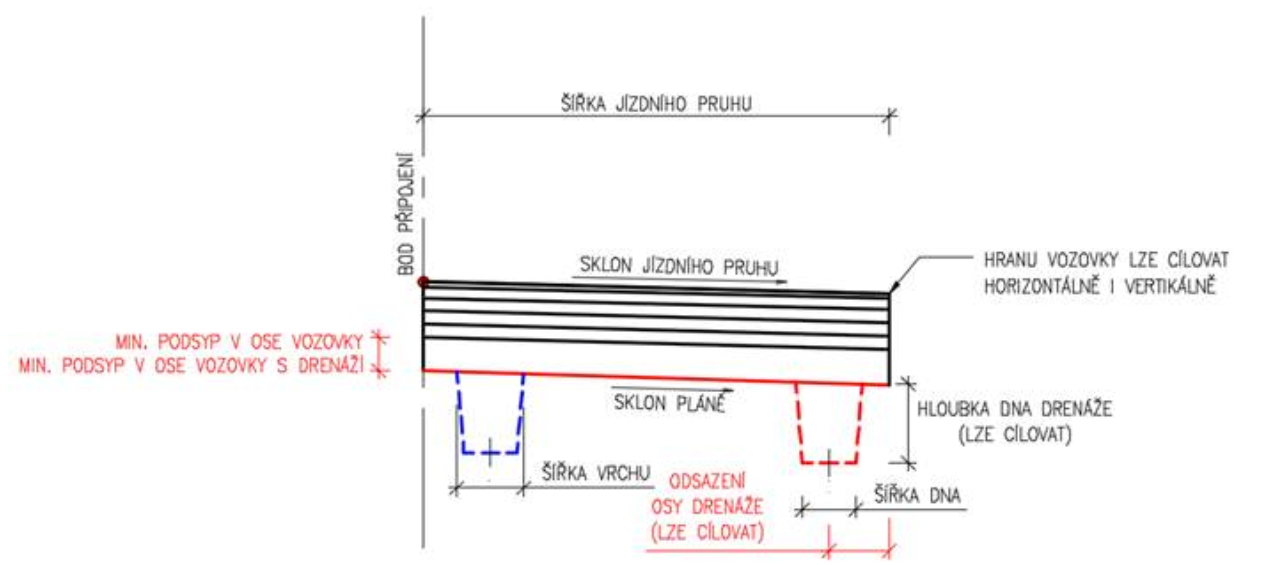

Tato podsestava vytvoří jízdní pruh s normovým sklonem zemní pláně, volitelným počtem konstrukčních vrstev a drenáží. Umožňuje cílování obou stran a to jak horizontálně tak vertikálně. Hlavní použití je v místech, kde osa komunikace není totožná s korunou vozovky. Obsahuje řadu výstupních parametrů použitelných v navazujících podsestavách. Podsestavu lze použít jako klasický pruh nebo zjednodušené jako podsestavu sirkovou. (Modrou sirku).

Ve verzi (V2) bylo upraveno klopení pláně. Aktuálně je možné nechat pláň klopit automaticky dle klopení krytu nebo lze klopení řídit zadefinováním vnitřního pruhu.

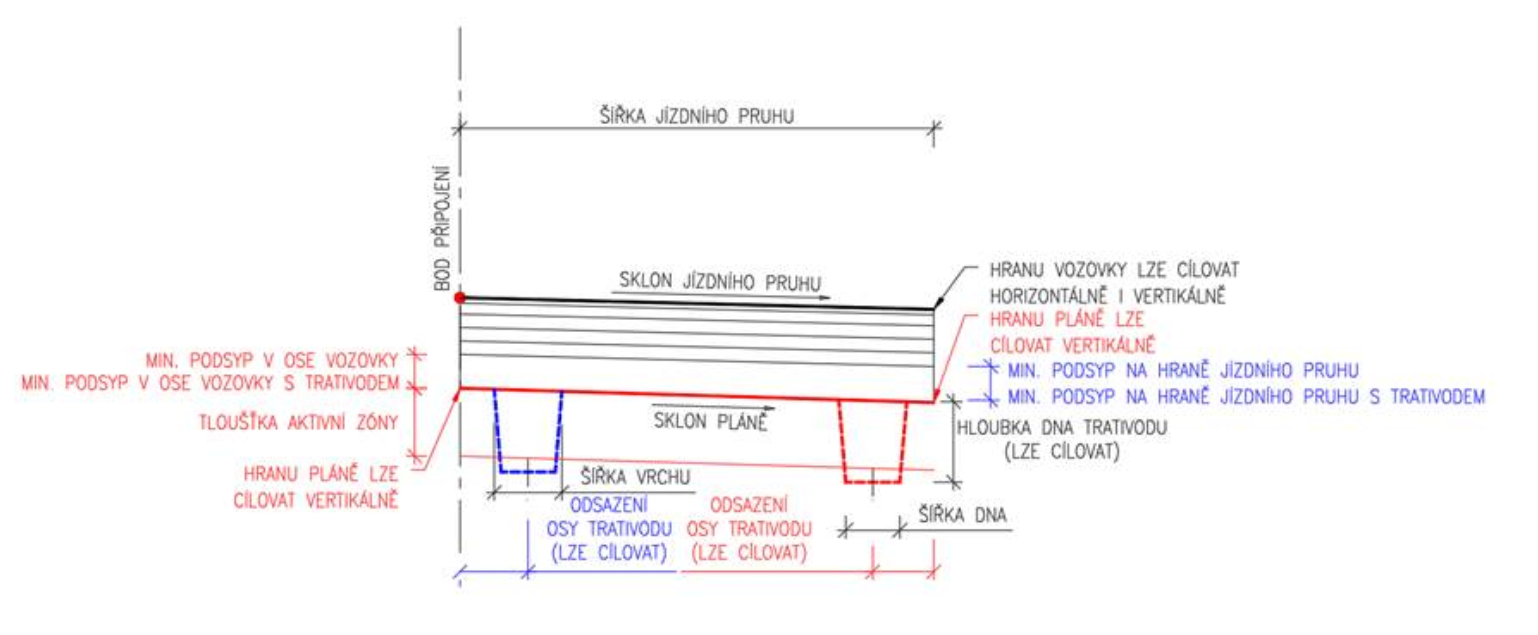

<figure><img src="/files/No0MgvB74393dneMnNYq" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/qlfasdNrZXXY4i5oHs6c" alt="" data-size="line"> CS_JPruhNastavPlan2_2018_2_0_1</summary>

Tato podsestava vytvoří jízdní pruh s normovým sklonem zemní pláně, volitelným počtem konstrukčních vrstev a trativodí. Hlavní využití této podsestavy je v prostoru křižovatky a podobných atypických úseků koridoru, kde dochází k překlápění pláně. Uživatel volí, zda se minimální tloušťka podsypu měří v ose vozovky nebo na hraně jízdního pruhu. Obě hrany pláně lze také výškově cílovat. Podsestava obsahuje řadu výstupních parametrů použitelných v navazujících podsestavách.

<figure><img src="/files/g0raVoOLOWDjEL2i5FVi" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/Y3yamo5kWE99D0Vw1bhm" alt="" data-size="line"> CS_JPruhNastavPlanVnitrni1_2015_v3</summary>

Tato podsestava vytvoří jízdní pruh s uživatelsky definovaným sklonem zemní pláně a volitelnou drenáží. Hlavní účel této podsestavy je v jejím použití pro vozovky v intravilánu či při návrhu křižovatek. Obsahuje řadu výstupních parametrů použitelných v navazujících podsestavách.

<figure><img src="/files/g0raVoOLOWDjEL2i5FVi" alt=""><figcaption></figcaption></figure>

</details>

<details>

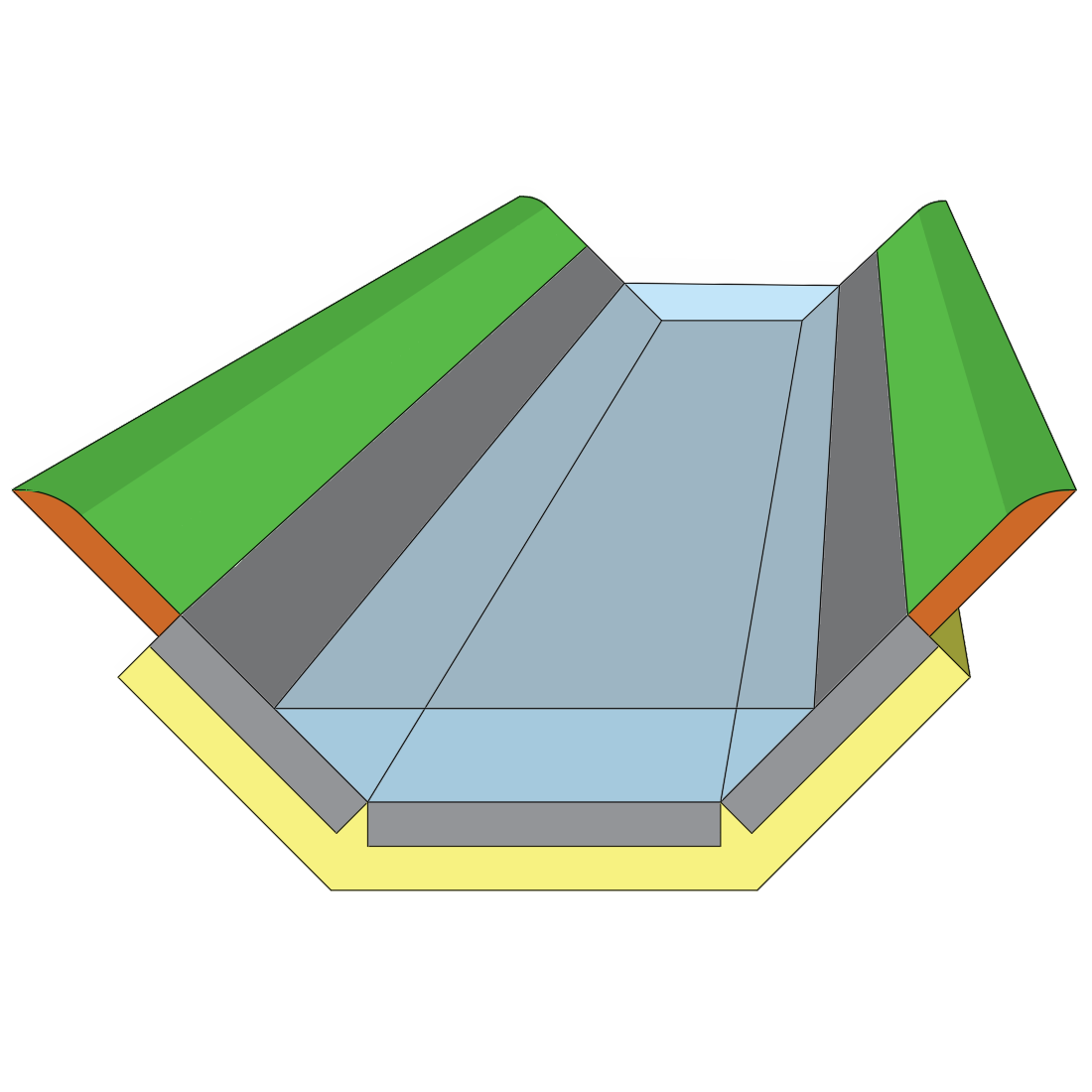

<summary><img src="/files/U4lMkRkMkOEUQyq64XmC" alt="" data-size="line"> CS_KorytoSOdlazdenim_2018_1_1</summary>

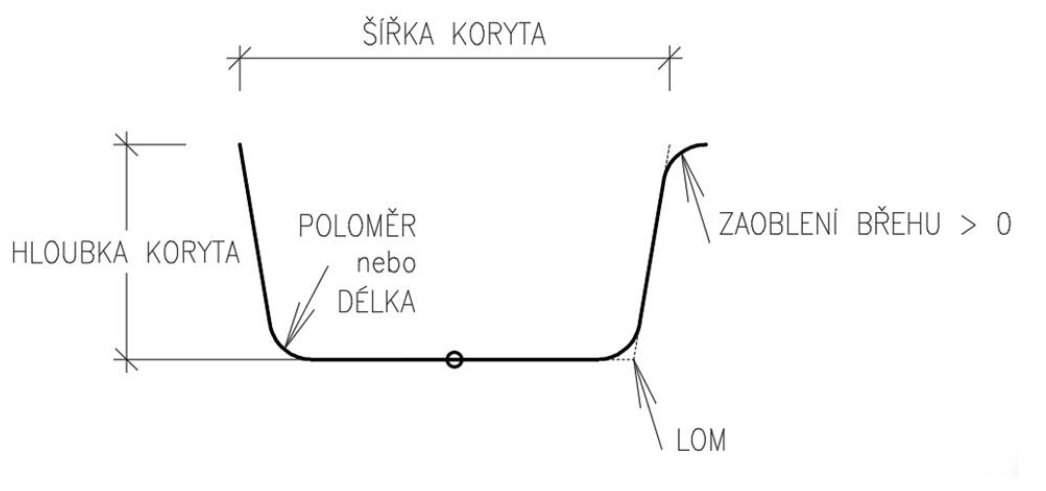

Tato podsestava je určena pro modelování koryt s odlážděnými břehy. Břeh je možné zacílovat na břehovou hranu nebo nechat podsestavu, aby nalezla průsečík s cílovým povrchem. Napojení břehu na terén lze zaoblit. Rozměry dna a odláždění břehů lze zadat délkami nebo počtem dlaždic o známém rozměru. Podsestava umí vykreslit odhumusování cílového povrchu v celkové šířce koryta.

<figure><img src="/files/Axe4ukP55ynrZDjViLdz" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/GhqYXTDu8Z3wGrX8ETXB" alt="" data-size="line"> CS_Linearni_zmena</summary>

Podsestava umožňuje vytvářet plynulé přechody mezi různými sestavami v koridoru. Plynule měnit sklony, šířky a výšky na základě počátečních a koncových hodnot a délce oblasti koridoru.

</details>

<details>

<summary><img src="/files/H99fuMdNutQeUMYsKp94" alt="" data-size="line"> CS_Max_sklon_sirka_na_povrch</summary>

Tato svahovací podsestava umožňuje zadefinovat maximální šířku a požadované sklony svahu. Nejprve je nutno zadat šířku, kladnou hodnotu v metrech. Dále zadáváme minimální a maximální sklon svahu a to buď v procentech nebo poměrem, opět kladnou hodnotou.

Pokud je nalezeno řešení svahuje podsestava k povrchu v minimálním sklonu. Dosáhne-li maximální šířky násypu, sklon svahu se postupně zvětšuje až do chvíle, kdy narazí na jeho maximální hodnotu. Maximální hodnotu sklonu, lze volitelně překročit.

</details>

<details>

<summary><img src="/files/zkA6zjFSrtOeUZjzmFYE" alt="" data-size="line"> CS_NapojeniDvaSklony</summary>

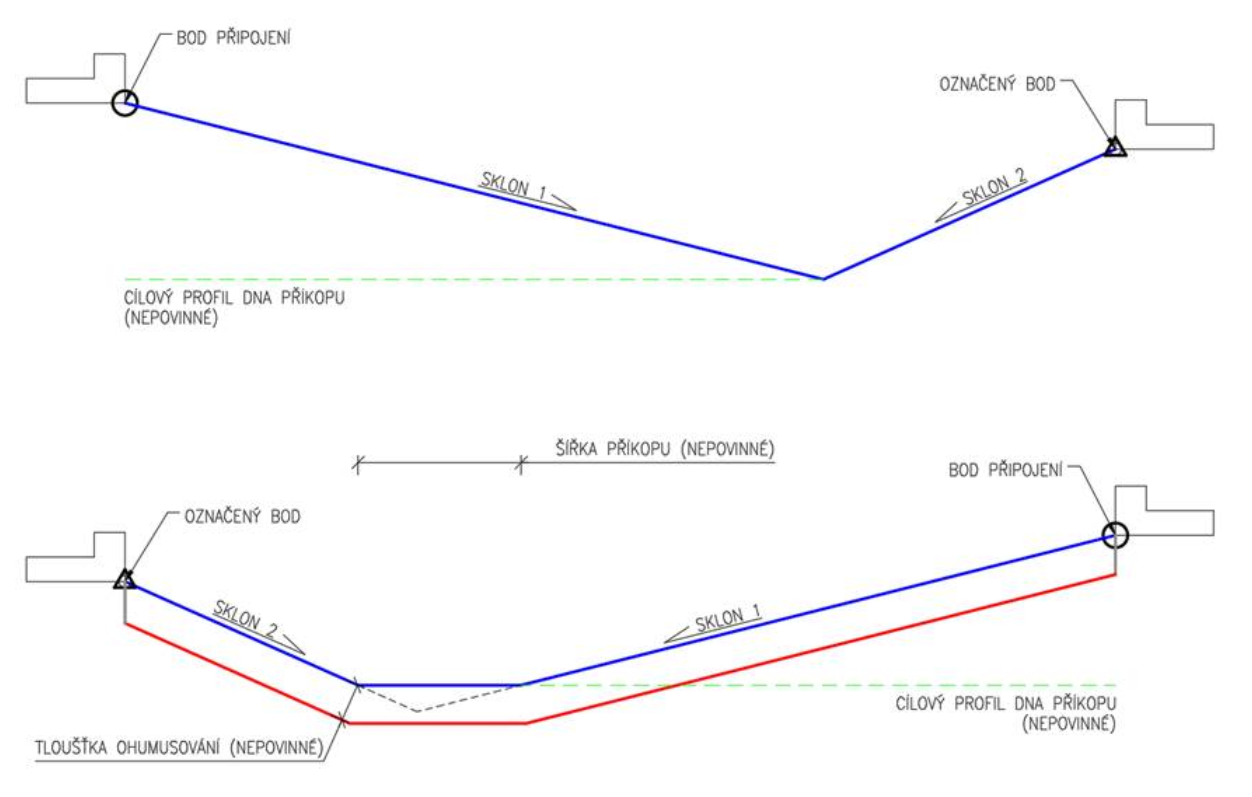

Tato podsestava je obecným nástrojem pro spojení dvou bodů svahováním se zadanými sklony. Volitelně lze určit požadovanou šířku dna příkopu a tloušťku ohumusování. Dno příkopu je možné cílovat do výšky.

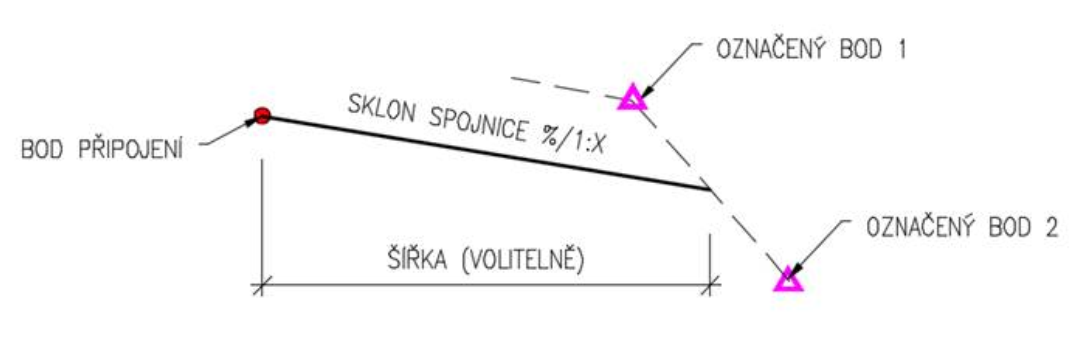

<figure><img src="/files/czQcvzWw8qD4ai5hQnVY" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/4AzEtlKI6Iw3yDlkGHgz" alt="" data-size="line"> CS_NapojeniSirkaASklonSOhumusovanim</summary>

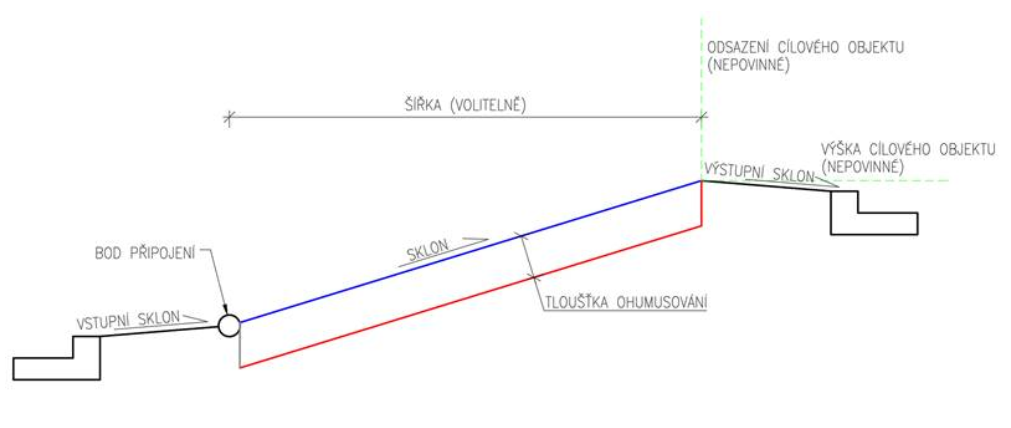

Tato podsestava je obecným nástrojem pro svahy s ohumusováním. Spojnice je definována šířkou a sklonem, ohumusování tloušťkou. Tuto podsestavu lze připojit za sebe opakovaně. Na konci spojnice je možné vykreslit kolmici mezi povrchem a ohumusováním. Podsestavu je možné cílovat na vertikální a horizontální cíle.

<figure><img src="/files/9aHwRrM1xosqFSizhqwx" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/JA80HWIf8FtUeT0tT8Ja" alt="" data-size="line"> CS_NapojeniSirkaNaPovrch_2015_v1</summary>

Tato podsestava je obecným nástrojem pro spojnici v zadané šířce na povrch.

</details>

<details>

<summary><img src="/files/h2RR7W4afY79azVHDNTp" alt="" data-size="line"> CS_Obrubnik_Kasselsky_2018_v1</summary>

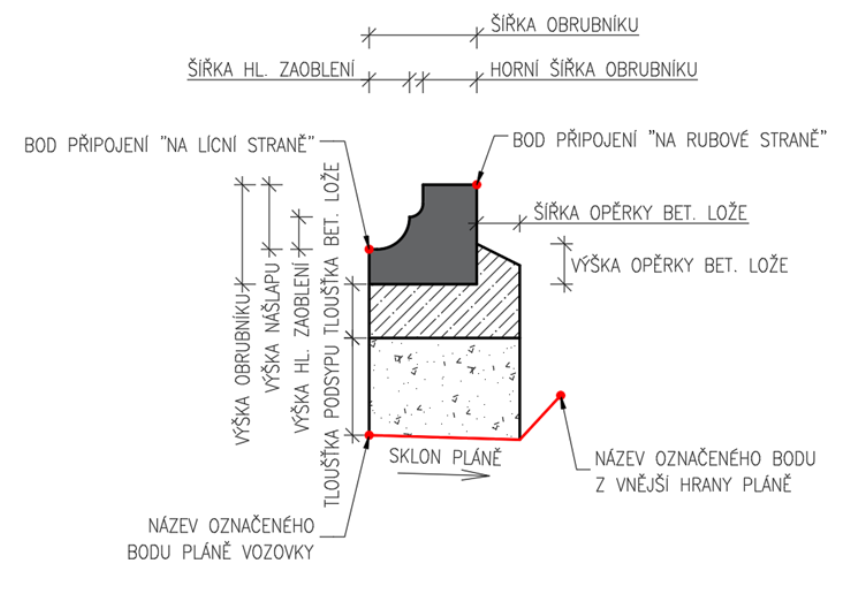

Tato podsestava vytvoří Kasselský obrubník, který je obvykle využíván v místě nástupní hrany autobusových zastávek. Součástí je i betonové lože a vrstva podsypu. Hlavní účel této podsestavy je doplnění stávajících obrubníkových podsestav o tento poměrně specifický typ obrubníku a umožnit tím vytvoření modelu bez nutnosti složitě upravovat stávající obrubníkové podsestavy do tvaru připomínající Kasselskou obrubu.

<figure><img src="/files/QZ1nEGESCQswjYbihSxb" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/urRttTnLf4eIaX62Vnao" alt="" data-size="line"> CS_Obrubnik_Najezdovy_2016_v1</summary>

Tato podsestava vytvoří snížený betonový nájezdový obrubník včetně betonového lože a vrstvou podsypu. Hlavní účel této podsestavy je nahradit a doplnit stávající Civil 3D obrubníkové podsestavy o standardní obrubník podle českých norem. Obsahuje řadu nastavitelných parametrů.

</details>

<details>

<summary><img src="/files/Grmo8S4FMbJRbnRBThyK" alt="" data-size="line"> CS_Obrubnik_Silnicni_2016_v1</summary>

Tato podsestava vytvoří betonový silniční obrubník včetně betonového lože a vrstvou podsypu. Hlavní účel této podsestavy je nahradit a doplnit stávající Civil 3D obrubníkové podsestavy o standardní obrubník podle českých norem. Obsahuje řadu nastavitelných parametrů.

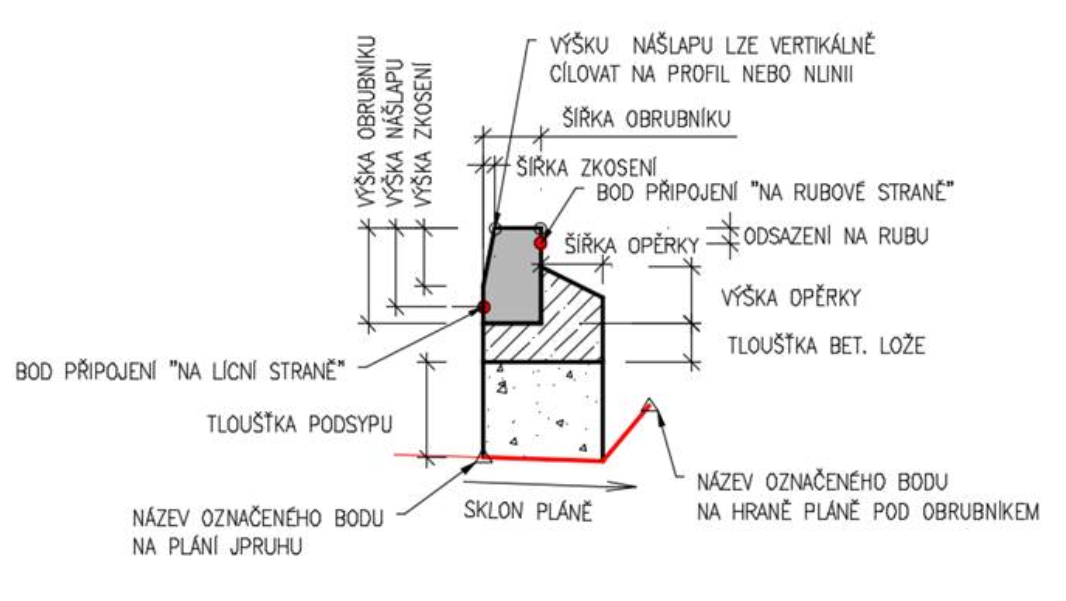

<figure><img src="/files/jwTnZTnLUvKmJSRRCl4V" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/TaYQuXhiFCbkRuRUGiy9" alt="" data-size="line"> CS_Obrubnik_Zahradni_2016_v1</summary>

Tato podsestava vytvoří betonový zahradní obrubník včetně betonového lože s vrstvou podsypu. Obsahuje mnoho parametrů zvyšujících její variabilitu.

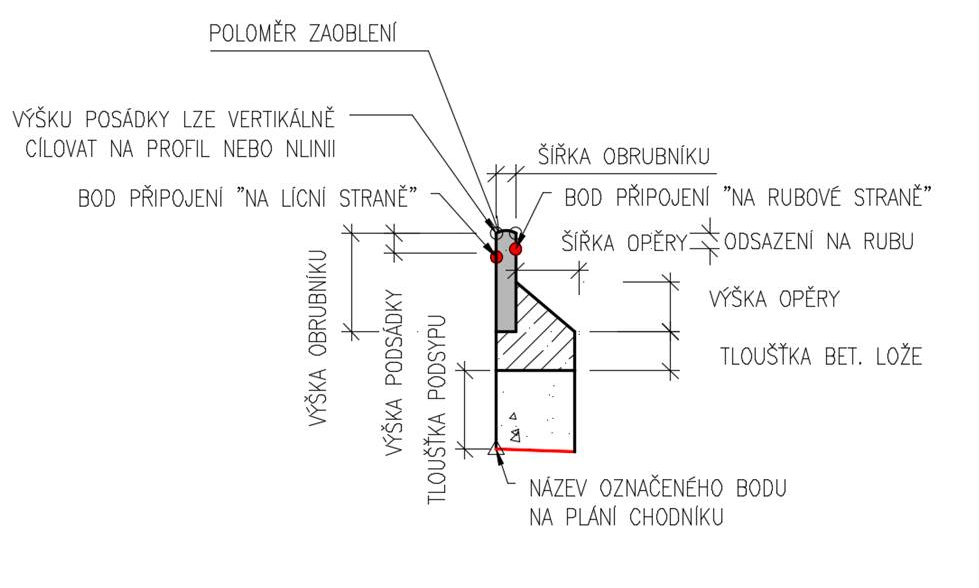

<figure><img src="/files/v22xmmb6EfgEYjJWEgko" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/l3rH8WXQnSK8xH9dbijP" alt="" data-size="line"> CS_Odhumus_Profil</summary>

Podsestava pro vytvoření o(d)humusování o libovolné tloušťce a šířce.

</details>

<details>

<summary><img src="/files/A9BZe8fFit8N5m1Xj88S" alt="" data-size="line"> CS_Patka_2018_1_0</summary>

Tato podsestava je určena pro modelování patky s nastavitelným rozměry a volitelnou tloušťkou opevnění nad patkou. Opevnění může uživatel definovat kombinací parametrů Sklon, Svislá výška nebo Délka opevnění a Průsečík s povrchem. Vykreslení šířky a konstrukce dna lze zapnout a vypnout samostatným parametrem.

<figure><img src="/files/JQ1oTP9ZsTznn2ezGgKw" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/HTHlVsCT2jcfSfkCs2Up" alt="" data-size="line"> CS_Plot</summary>

Podsestava generuje koridor, který má znázorňovat plot ve 3D. Po jeho nadefinování můžete koridor rozbít a použít výsledné 3D křivky.

</details>

<details>

<summary><img src="/files/4pV9KZopMIQsyOiwfLxT" alt="" data-size="line"> CS_Povrch_Povrch_Sklon</summary>

Podsestava se připojuje na střed šablony typických řezů (VPR). V režimu návrhu se zobrazuje s šířkou 2m a volitelným sklonem. Pro správné chování je nutné ji v koridoru zacílit na povrch.

Jejím úkolem je vytvořit jednoduchou přímkovou spojnici mezi dvěma povrchy nebo spojit prohlubeň v rámci jednoho povrchu (koryto řeky).

</details>

<details>

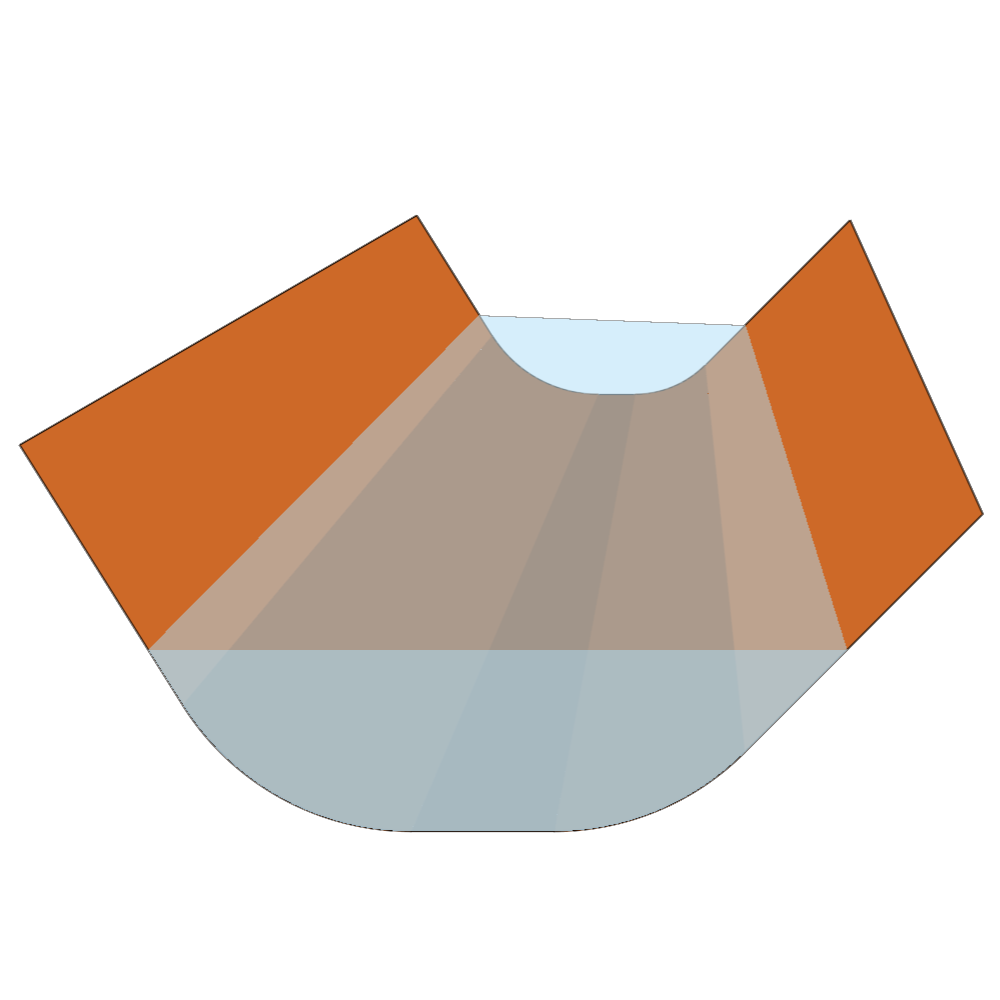

<summary><img src="/files/BWxZEi8mRLGG6pSTlvcm" alt="" data-size="line"> CS_Prirodni_koryto_2018_1_0</summary>

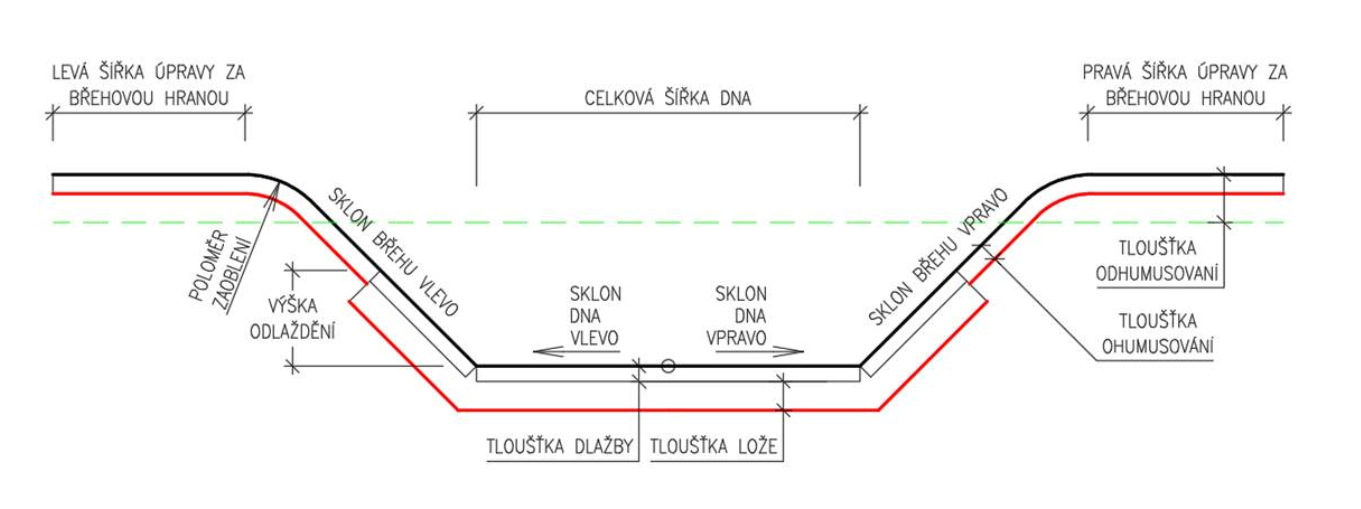

Tato podsestava je určena pro modelování koryta s přírodě blízkým tvarem. Podsestava se skládá pouze z bodů a spojnic. Je proto vhodná k modelování povrchů, nikoliv 3D těles. Ve výchozím nastavení má podsestava symetrický miskovitý tvar. Při správném nastavení břehových hran, které se ve vnitřních obloucích vzdalují od osy koryta, se vnitřní svah podsestavy upraví na pozvolnější sklon. Podsestava se může napojit k cílovému povrchu nebo se ukončit na břehové hraně. Zaoblení ve dně podsestavy je povinné a je možné volit dle poloměru nebo délky. Zaoblení břehové hrany je volitelné. Podsestava umí vykreslit odhumusování vybraného povrchu.

<figure><img src="/files/Gtt2AJkHuAHqueSIBBsX" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/kLzY0wLfHAvmuqoSDK0c" alt="" data-size="line"> CS_ProdlouzeniSpojniceNaOznacBody2018_2_3</summary>

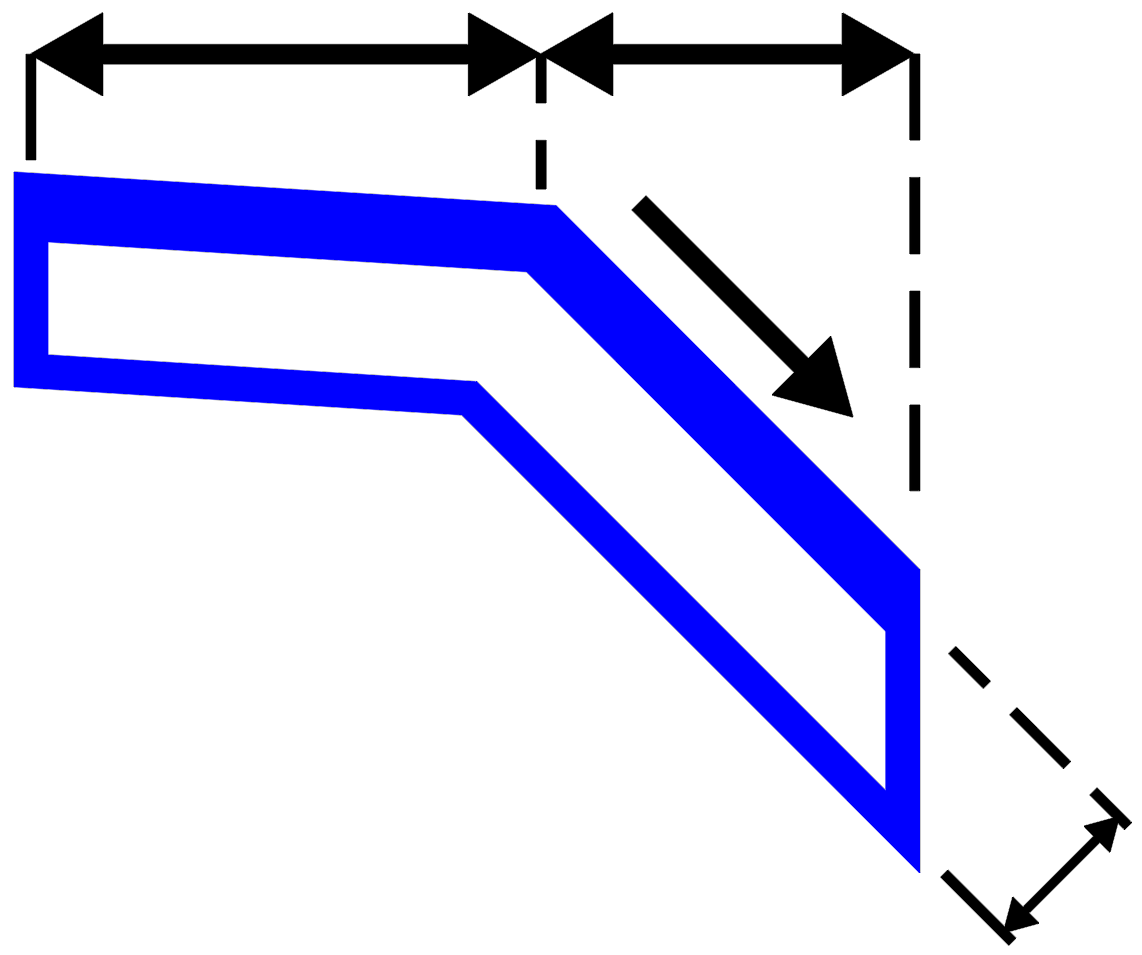

Tato podsestava vytvoří spojnici, která je v zadaném sklonu prodloužena (podobně jako příkaz PRODLUŽ v AutoCADu) na pomyslnou spojnici již dříve definovaných Označených bodů (s jejich názvy). Volitelně je možné vynechat vlastní zobrazení spojnice nebo nakódovat spojnici a krajní bod podle potřeby. Podsestava obsahuje řadu nastavitelných parametrů.

<figure><img src="/files/NucDXSIK04BZIIO89IOQ" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/IiO14bf7JXvhJ8kc9BDD" alt="" data-size="line"> CS_SklonNaPovrchPriorita_2016_v2</summary>

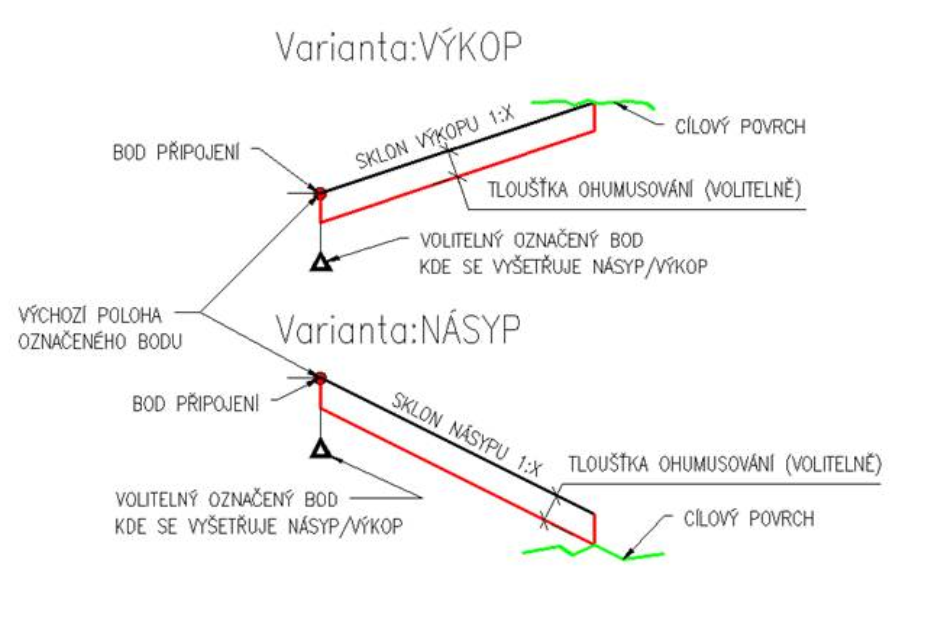

Tato podsestava vytváří svah výkopu nebo násypu v zadaném sklonu na povrch. Ve vlastnostech podsestavy je možnost výběru preferování výkopu, násypu nebo nejmenšího svahu v případě, kdy je možných více řešení.

<figure><img src="/files/Bxdw9vw1brZhTnBD4mdM" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/Q2uPdqJl3JEYMrN7MeH0" alt="" data-size="line"> CS_Staniceni_2018_1_1</summary>

Tato podsestava dokáže graficky znázornit staničení na základně koridoru. Typicky lze použít na dvou souběžných trasách. Podsestava si přečte staničení základny koridoru a vyjádří ho pomocí krátké 10 000x zkrácené spojnice. Tuto spojnici lze následně popsat popiskem v PR.

</details>

<details>

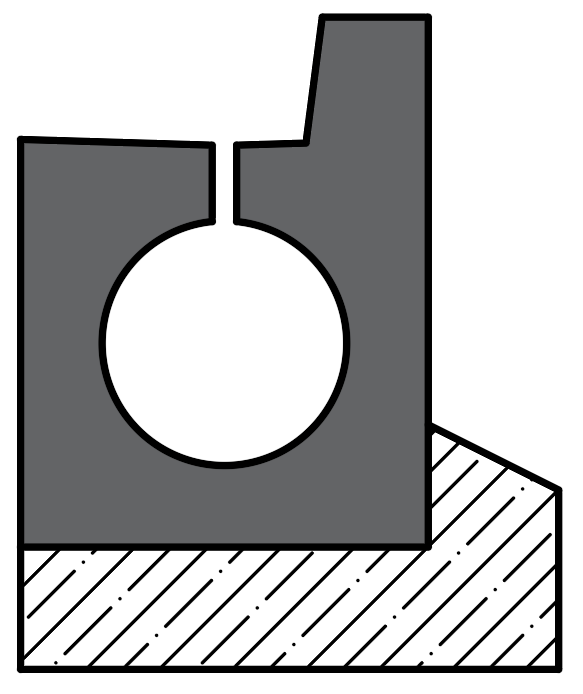

<summary><img src="/files/p8tHnnGE0vG69slznVkH" alt="" data-size="line"> CS_Sterbinovy_zlab_2018_v1</summary>

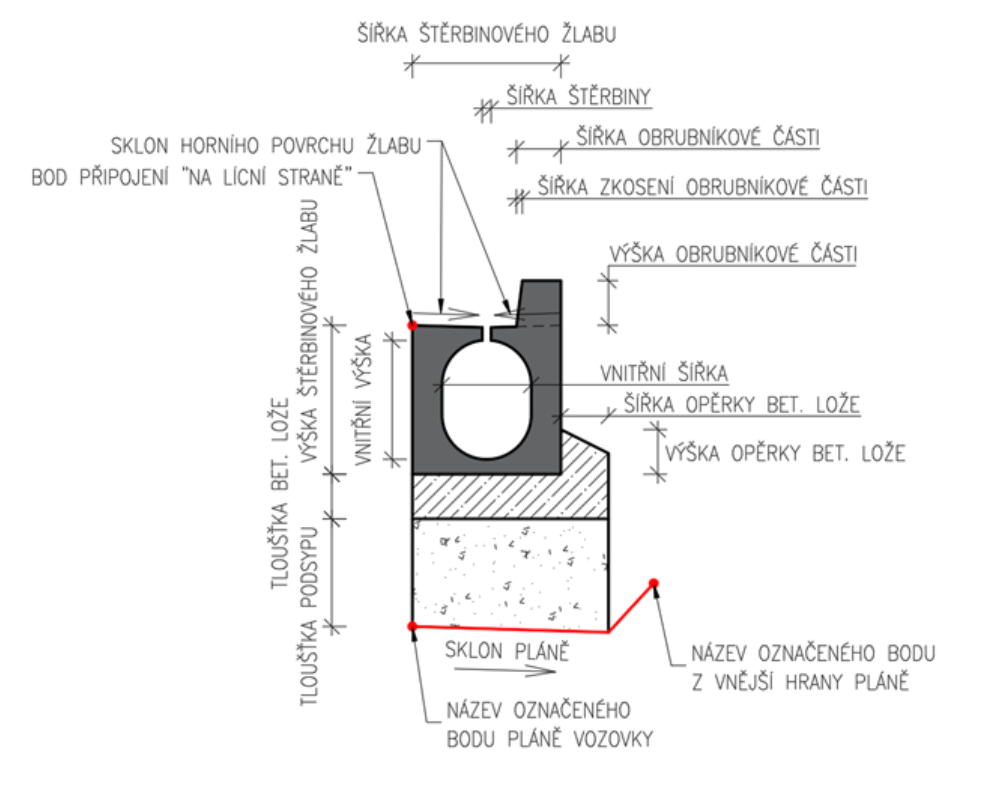

Tato podsestava vytvoří štěrbinový žlab, který je obvykle využíván k odvodnění komunikací. Hlavní účel této podsestavy je doplnění řady podsestav o tento specifický prvek, který bývá často součástí příčného uspořádání silničních komunikací. Součástí je i betonové lože a vrstva podsypu.

<figure><img src="/files/vzJHKSil5yrdrTZjzWkL" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/QPUg5FTVCUcbxzr4giA6" alt="" data-size="line"> CS_SvahVykopNasypOznacBod_2015_v2</summary>

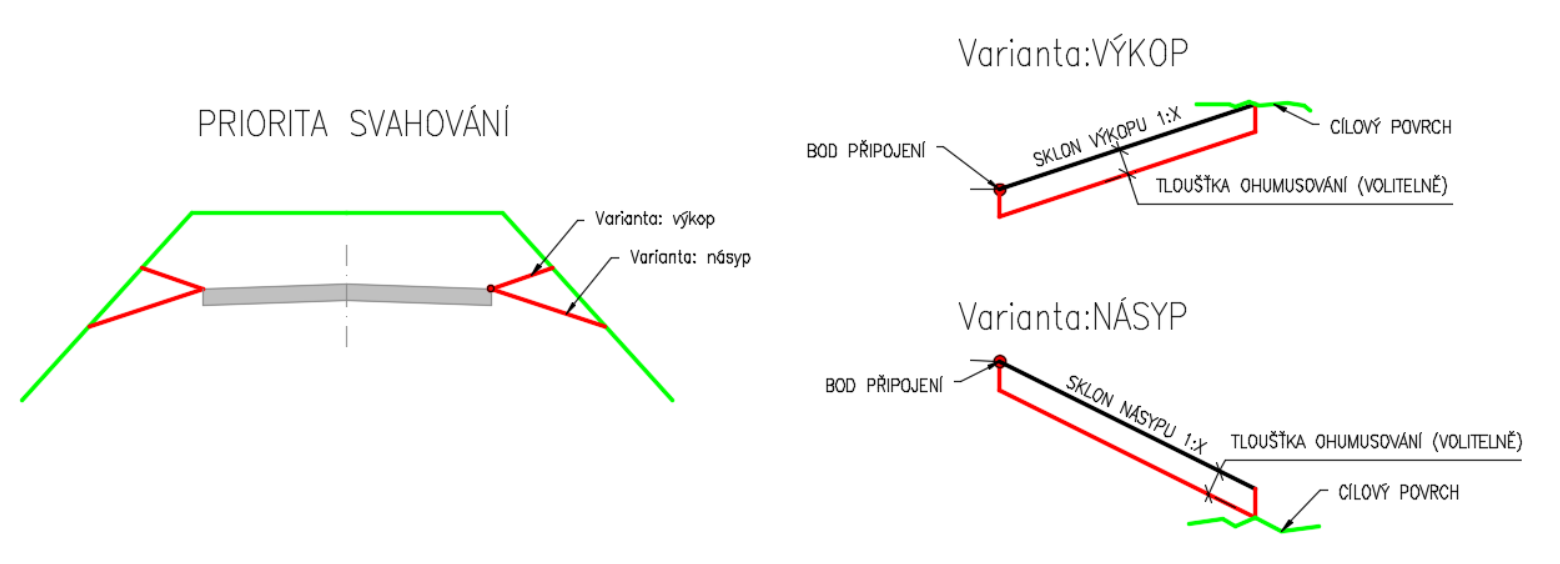

Tato podsestava vytvoří svah výkopu nebo násypu s rozhodováním výškové polohy označeného bodu vůči okolnímu terénu. Volitelně je možné zadat ohumusování svahů. Sklon výkopu a násypu se řeší zvlášť. Podsestava obsahuje řadu nastavitelných parametrů.

<figure><img src="/files/vka4d16FZlWtO09gUOaf" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/g6yuIINhhDeFJssCpVQx" alt="" data-size="line"> CS_Transformator</summary>

Chování podsestavy transformátor je založeno na referencovaných parametrech. Podsestava má ideálně vstupní parametr dostat z jiné podsestavy, upravit ho pomocí matematických operací a dále poslat upravený výstupní parametr.

Jednoduchý příklad:

Modelujeme vzorový příčný řez, jehož jízdní pruh je v základu široký 3 metry. Dále chceme modelovat krajnici, která bude mít šířku vždy 0,5 šířky jízdního pruhu. Šířka pruhu se však po délce trasy mění v důsledku cílování a nemůžeme tak jednoduše nastavit šířku krajnice na 1,5 metru.

Za jízdní pruh tedy vložíme podsestavu transformátor. Nareferencujeme do ní šířku jízdního pruhu. Násobitel šířky nastavíme na 0,5. Do krajnice nareferencujeme šířku z transformátoru. Šířka krajnice bude vždy poloviční oproti šířce pruhu.

</details>

<details>

<summary><img src="/files/I5fGj9EOUlv5YWWYVy4w" alt="" data-size="line"> CS_Tvar</summary>

Podsestava TVAR umožňuje uživateli nadefinovat libovolný tvar v sestavě, která je složena na příklad z „modrých sirek“ – (podsestavy z palety Všeobecné). Přidaný tvar pak může sloužit k výpočtu kubatur či k vyšrafování oblasti.

</details>

<details>

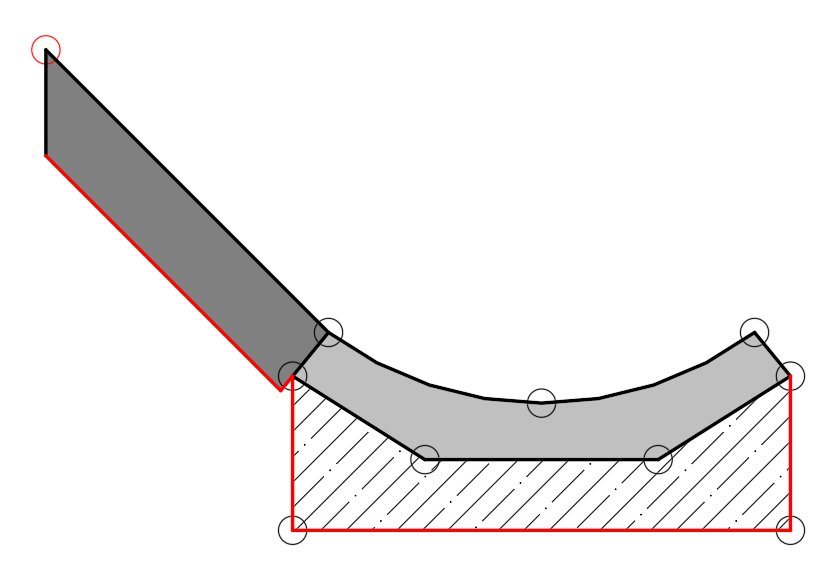

<summary> <img src="/files/4kLmRPM3buDs3siPG2HV" alt="" data-size="line">CS_TvarniceZPSV_2019_v1</summary>

Podsestava tvárnice z katalogu firmy ŽPSV. Může být doplněna o sirkovou podsestavu.

</details>

<details>

<summary><img src="/files/IEqru4y3CVQZuvcr1glw" alt="" data-size="line"> CS_Vjezd_s_chodnikem_2015_v1</summary>

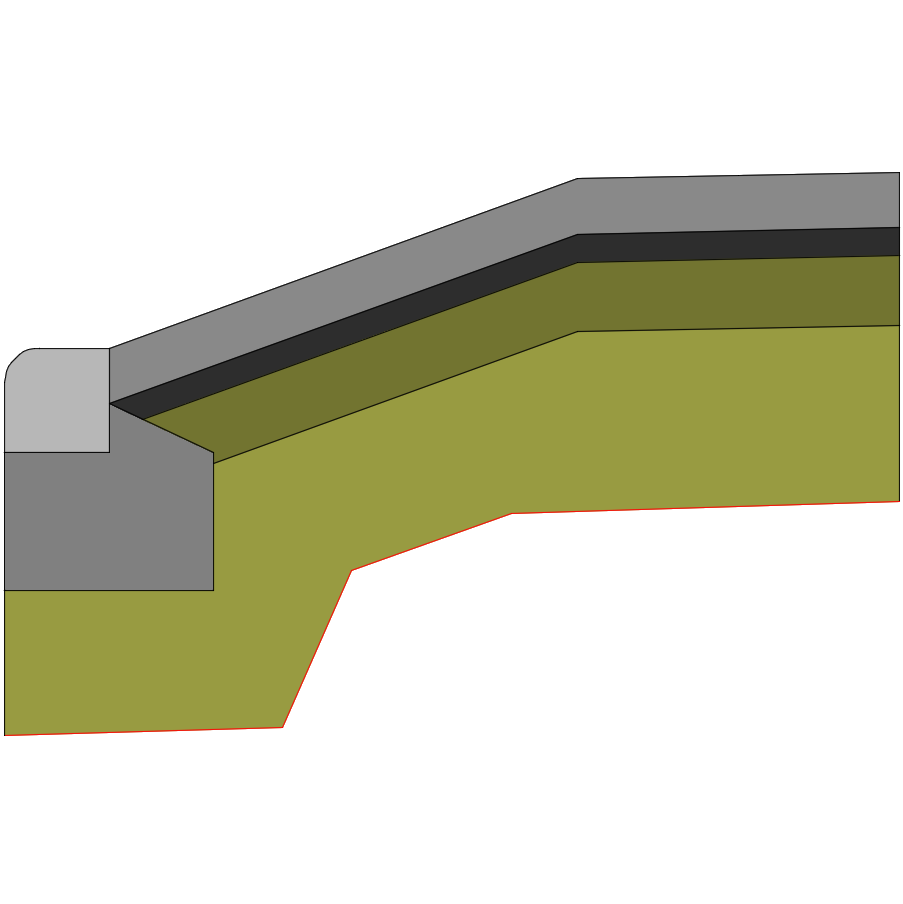

Tato podsestava vytváří 4 vrstvý vjezd s chodníkem navržený na základě českých norem. Hlavní části podsestavy tvoří betonový nájezdový obrubník s betonovým ložem a podsypem, rampová část chodníku včetně konstrukce a pochozí část chodníku včetně konstrukce. Podsestava obsahuje velké množství nastavení zvyšujících její variabilitu.

<figure><img src="/files/JQ1S9PNiRO5Lfox5fPuE" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/bTI958BBItnc99IMWWFp" alt="" data-size="line"> NapojeniSirkaAVyska_2018_v2</summary>

Tato podsestava je obecným nástrojem pro připojení spojnice od bodu připojení do zadaného odsazení a výšky/hloubky. Výška je v této podsestavě určena rozdílem mezi bodem připojení a požadovaným odsazením ve směru Y.

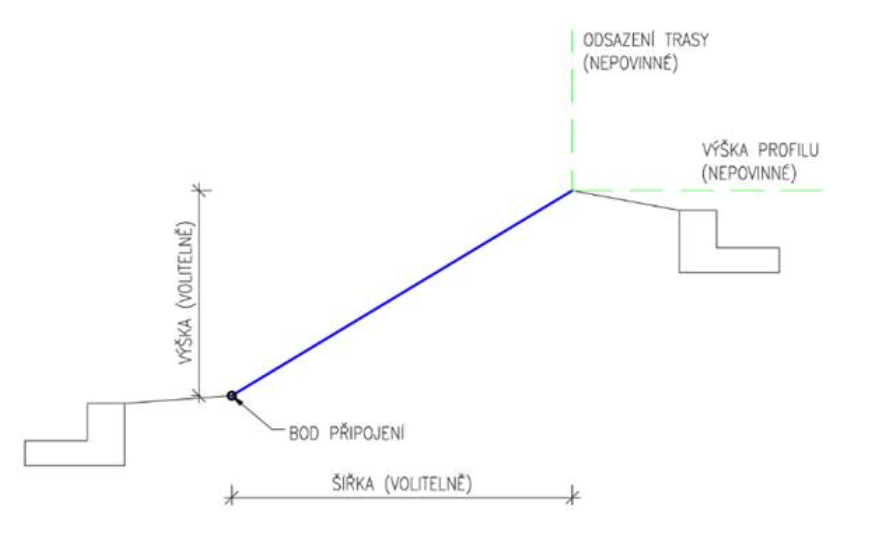

<figure><img src="/files/lT026xNQiZixD3cvzMIE" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/Lp3Eirhn4nS0fpPamWH6" alt="" data-size="line"> NezpKrajnicePolni_2024_2_0</summary>

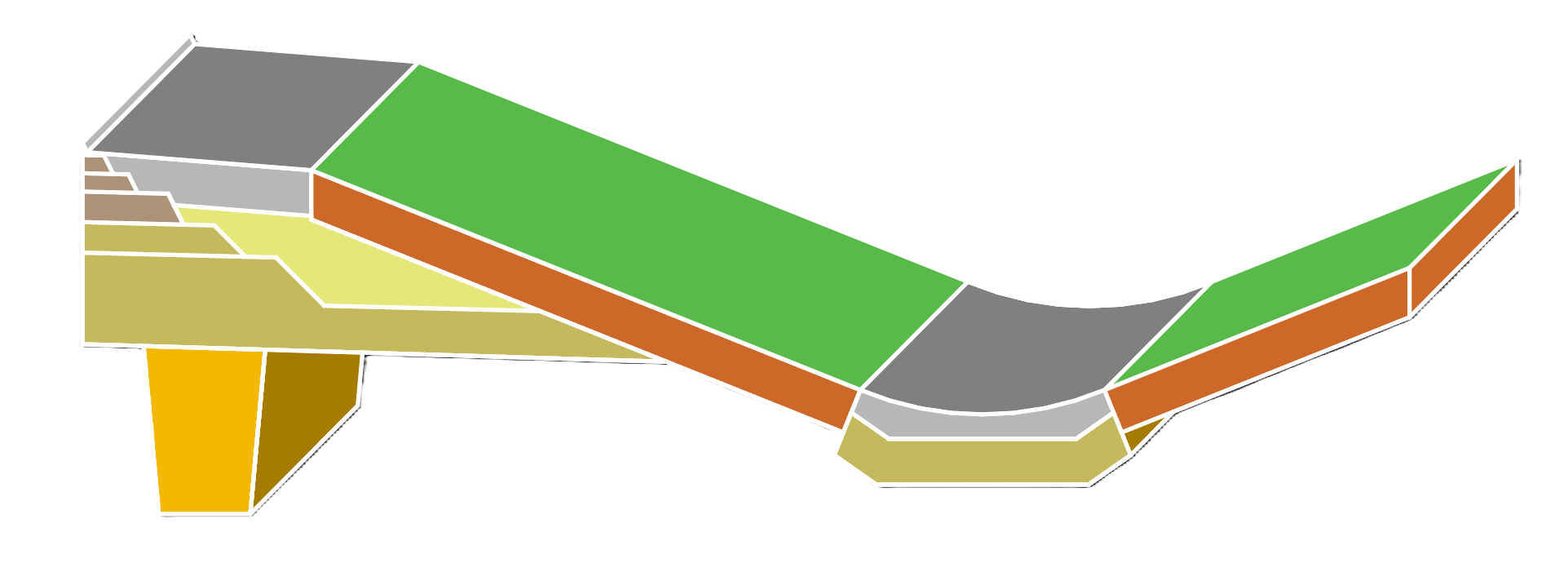

Tato podsestava je určena pro modelování nezpevněné krajnice. V podsestavě se může směrově a výškově cílovat poloha příkopu, trativodu a svahů. Směrově lze cílovat poloha krajnice. Výškově lze cílovat výšku pláně. Lze cílovat také na povrch.

<figure><img src="/files/Jgmt1G3PoHCxHHtvxcqD" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/vNwaWUrUyhbVErTmMkrY" alt="" data-size="line"> SvodidloNewJersey_2024_1_0</summary>

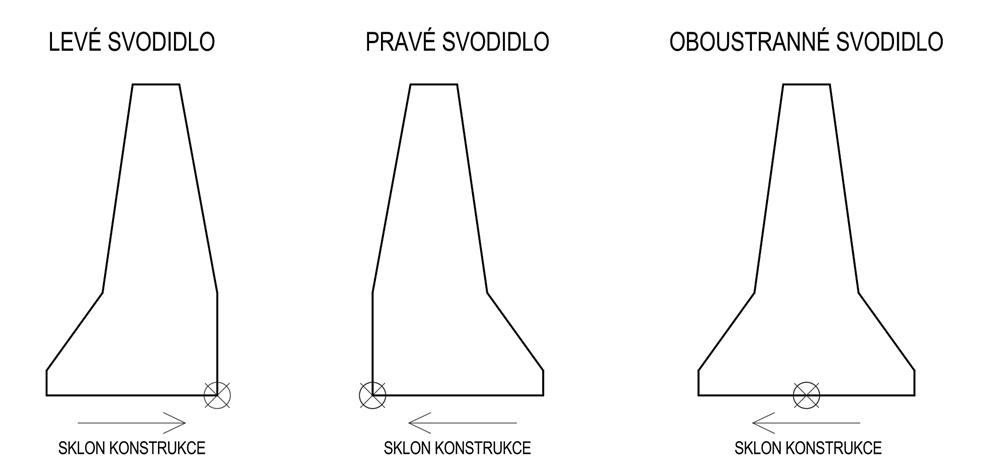

Tato podsestava je určena pro modelování svodidla tvarového typu New Jersey. Podsestava disponuje 3 tvarovými a 3 velikostními variantami. Podsestava umožňuje nastavení kódu obrysu tvaru svodidla a výplně tvaru svodidla za pomoci nastavení kódu tvaru.

<figure><img src="/files/I8ikzIfZwFWHTuaZkLKD" alt=""><figcaption></figcaption></figure>

</details>

<details>

<summary><img src="/files/NJQ2cqZ5RI7PP9GShfVU" alt="" data-size="line"> SvodidloOcelove_2024_1_0</summary>

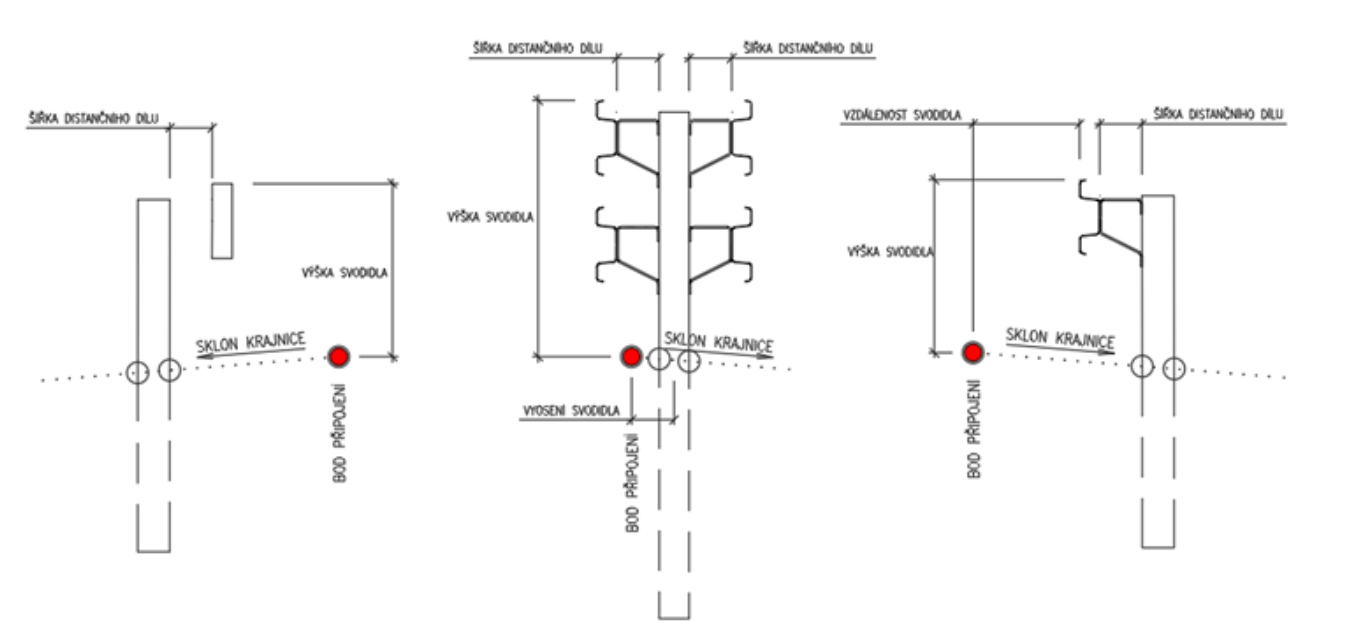

Tato podsestava je určena pro modelování ocelového svodidla s nastavitelnou výškou svodidla, počtem svodnic a polohou svodidla. Uživatel si může vybrat, jestli chce zobrazení detailního svodidla včetně distančního dílu, nebo jednoduchého zobrazení pomocí obdélníku.

<figure><img src="/files/e3hACqj8axxlOfGoQEYA" alt=""><figcaption></figcaption></figure>

</details>

{% hint style="success" %}

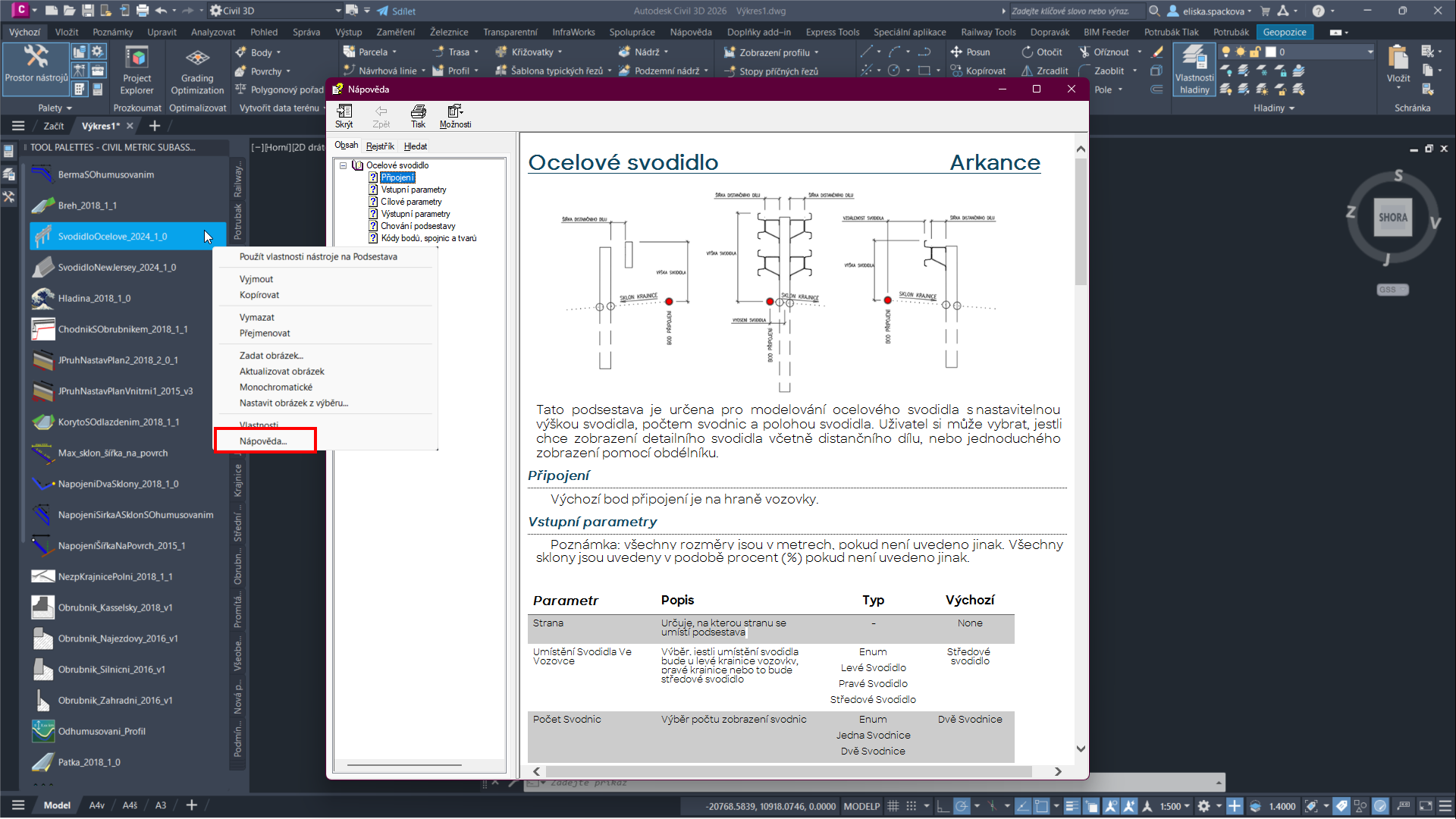

Pro vyvolání podrobné nápovědy klikněte pravým tlačítkem na podsestavu, v menu zvolte Nápověda

<img src="/files/F15VEPefgpApe4LpI0TG" alt="" data-size="original">
{% endhint %}


---
