Šablony DWT

Šablony DWT (Drawing Template) jsou předpřipravené soubory výkresů pro Autodesk Civil 3D, které obsahují všechny základní nastavení potřebná pro rychlé a jednotné zahájení projektů.

Jak šablony používat

Otevřete Civil 3D a zvolte Nový → Výkres → Vybrat šablonu.

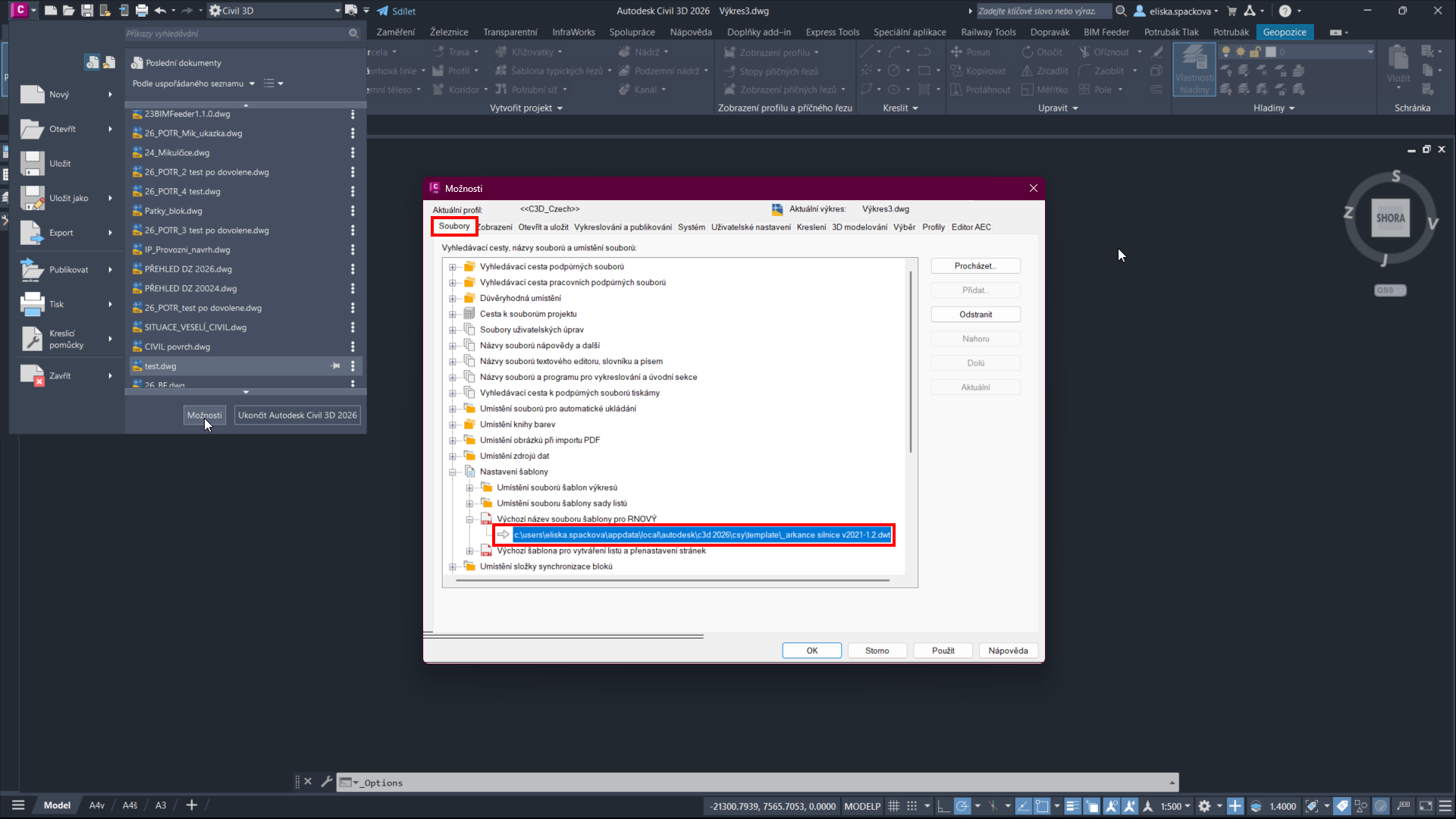

Nebo nastavte šablonu jako výchozí pro nové výkresy v Možnostech Civil 3D.

Popis dostupných šablon DWT

Silniční šablona

Aktuální verze

Silnice v2021_1.2

→ určeno pro Civil 3D 2021 a vyšší

Popis

Tato šablona představuje nejrozsáhlejší a nejdéle vyvíjené řešení určené pro projektanty silnic a místních komunikací. Obsahuje kompletní sadu nastavení, hladin, stylů objektů a popisů potřebných pro tvorbu standardních výstupů dopravně‑inženýrských staveb.

Součástí šablony je široká škála stylů pro zobrazení bodů, povrchů, tras, podélných profilů a příčných řezů, koridorů a dalších klíčových prvků liniových staveb. Styly popisků jsou přizpůsobeny českému prostředí a využívají jednotné kódování kompatibilní s podsestavami Arkance.

Šablona zároveň obsahuje řadu dílčích optimalizací, které podporují efektivní práci projektanta. Tyto prvky lze dále podrobněji vysvětlit v rámci individuálního školení, které umožňuje získat z celého řešení maximální užitek.

Vodařská šablona

Aktuální verze

Voda & HTU v2021_1.1

→ určeno pro Civil 3D 2021 a vyšší

Popis

Tato šablona vychází z osvědčeného základu silniční DWT šablony, avšak její struktura, styly a popisky jsou systematicky přizpůsobeny specifickým požadavkům vodohospodářských staveb a terénních úprav.

Součástí šablony je široká škála stylů pro zobrazení bodů, povrchů, tras, podélných profilů a příčných řezů, koridorů a dalších klíčových prvků. Styly popisků jsou přizpůsobeny českému prostředí a využívají jednotné kódování kompatibilní s podsestavami Arkance.

Šablona pro tlakové sítě

Aktuální verze

Tlakove potrubi v2022_1.0

→ určeno pro Civil 3D 2022 a vyšší

Popis

První zpracování specializované šablony pro tlakové potrubí, se zaměřením na plynovody. Výchozí šablonou byla HTU & Voda s doplněním některých stylů ze silniční dwt šablony.

Šablona pro tisk příčných řezů

Aktuální verze

Tisk PR_M100_V297mm v2018-1.1

→ určeno pro Civil 3D 2018 a vyšší

Popis

Tato pomocná šablona je určena pro přípravu tiskových výstupů příčných řezů rozložených na předem definovaný formát papíru v měřítku 1 : 100. Zaměřuje se především na výstupy určené k tisku na plotru, kde je třeba kombinovat standardní formát A4 na výšku s proměnným počtem navazujících listů.

Podrobný log vývoje

Detailní popis změn ve verzích šablon najdete v online tabulce ARKANCE DWT Šablony Civil 3D
