Definovat stoku
Funkce Definovat stoku slouží k založení gravitační stoky v aplikaci Potrubák na základě již existujícího modelu potrubní sítě v situaci. Před jejím spuštěním musí mít uživatel vytvořený model sítě z potrubí a stavebních objektů (např. šachet) v modelovém prostoru.
Po spuštění funkce uživatel vybere první součást stoky, kterou je typicky nejníže položený prvek sítě. Tímto prvkem může být:
stavební objekt (např. šachta),
nebo samotné potrubí.
Funkci Definovat stoku lze spouštět opakovaně, například pokud dojde ke změně na stoce – změní se její poloha, přibydou nové přípojky nebo dojde k jiné úpravě sítě. Opětovným spuštěním se definice aktualizuje podle aktuálního stavu modelu.
V případě potřeby je možné stávající definici stoky zcela vymazat pomocí příslušného tlačítka na pásu karet. Tato volba je dostupná v rozbalovací nabídce po kliknutí na šipku u funkce Definovat stoku.

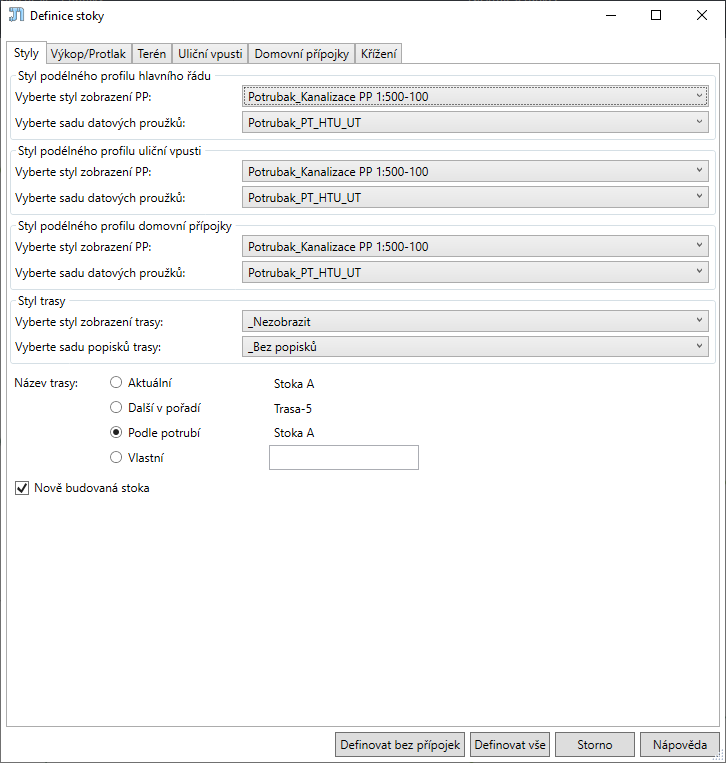

Styly
Záložka Styly slouží k výběru zobrazení podélných profilů a k volbě sad datových proužků, které aplikace Potrubák používá při jejich tvorbě. Ve výchozí šabloně je k dispozici jeden styl zobrazení podélného profilu pro kanalizaci, který je nutné zvolit.
Uživatelé mohou tento styl podle potřeby upravit, doporučeno je však provádět úpravy na jeho kopii, aby zůstal zachován původní referenční styl. Název stylu musí začínat Potrubak_
Volba stylu podélného profilu a sady proužků se může lišit podle typu sítě, tedy zvlášť pro:
hlavní stoku
uliční vpusti
domovní přípojky
Součástí nastavení jsou dále sady proužků, které určují, pro jaké typy povrchů bude aplikace v podélném profilu zobrazovat výškové kóty. Ve výchozí šabloně jsou připraveny tři sady. Zkratky v jejich názvu:
PT – původní terén,
UT – upravený terén,
HTU – hrubé terénní úpravy,
odpovídají typům povrchů definovaným v Globálním nastavení.
Je důležité si uvědomit, že výškové kóty mohou být do datových proužků doplněny pouze v případě, že je k dispozici příslušný povrch.
Nastavení trasy, jako je styl zobrazení, sada popisků a název trasy, se vždy aplikuje na nově vytvořenou trasu, která prochází stokou a ke které bude aplikace následně vytvářet zobrazení podélného profilu.

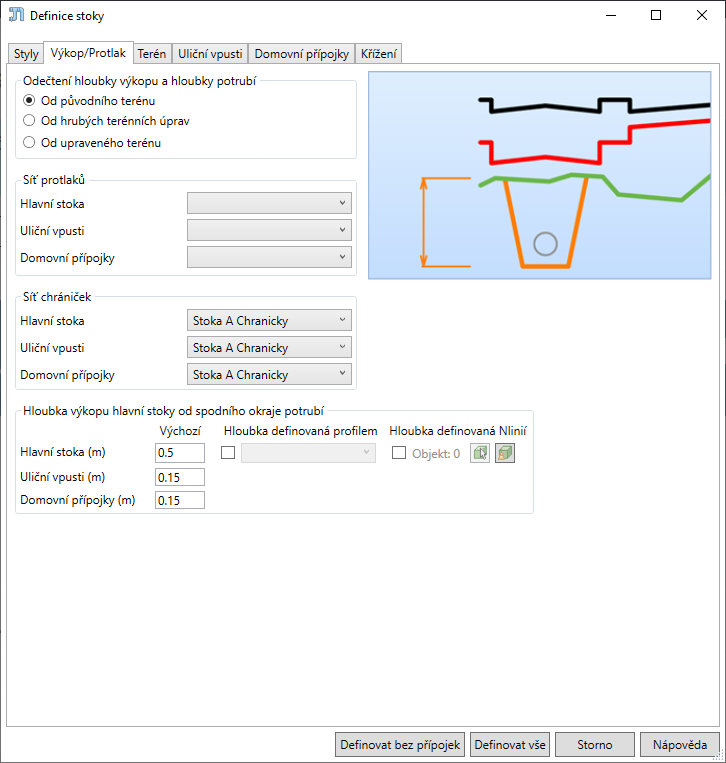

Výkop / Protlak
Záložka Výkop / Protlak slouží k nastavení parametrů pro výpočet hloubky výkopu a k definici protlaků a chrániček na definované stoce. V první části uživatel určuje, od kterého povrchu bude aplikace počítat hloubku výkopu.
Při volbě je nutné zohlednit, které povrchy jsou skutečně k dispozici, protože hloubku výkopu lze počítat pouze od existujícího povrchu definovaného v Globálním nastavení.
Další část záložky umožňuje zvolit, do které potrubní sítě budou na definované stoce vytvářeny protlaky a chráničky. Tyto sítě musí být založeny jako prázdné buď:
před definicí stoky,
nebo je lze přiřadit dodatečně opakovaným spuštěním funkce Definice stoky.
Nastavením hloubky výkopu pod spodním dnem potrubí lze přesně určit úroveň, ve které aplikace uvažuje skutečné dno výkopu. Tato hodnota se může lišit podle typu sítě a její výchozí hodnota je 0,15 m.
U hlavní stoky lze kromě numerického zadání hloubky zvolit také hloubku:
definovanou existujícím hotovým profilem,
nebo návrhovou linií,
což umožňuje přesnější a projektově konzistentní stanovení dna výkopu.

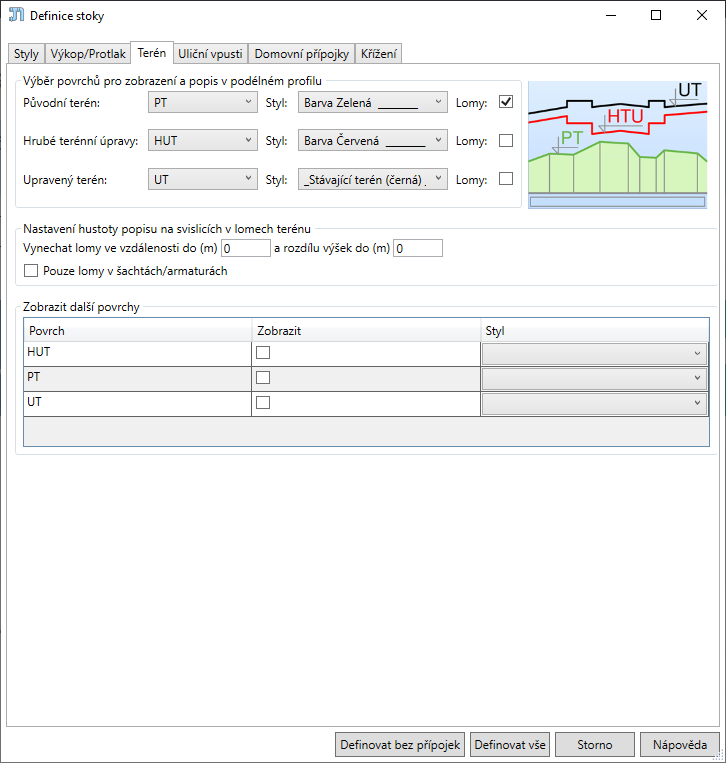

Terén
Záložka Terén umožňuje nastavit povrchy pro definovanou stoku. Ve výchozím stavu zde aplikace přebírá totožné nastavení tří základních povrchů z Globálního nastavení. Uživatel však může tyto globální volby upravit samostatně pro danou stoku, například v případě odlišných požadavků na zobrazení.
U jednotlivých povrchů je možné aktivovat volbu Lomy, která zapíná popisování výškových kót v místech lomů povrchu pomocí datových proužků. Vzhledem k tomu, že povrchy mohou obsahovat velké množství lomových bodů, lze regulovat hustotu popisů nastavením:
minimální vzdálenosti mezi popisy v horizontálním směru mezi sousedními lomy,
nebo minimálního výškového rozdílu mezi sousedními lomy.
Tím lze přizpůsobit míru detailu výsledného podélného profilu požadované přehlednosti.
Pokud je potřeba v podélném profilu zobrazit další povrchy, které již nebudou opatřeny výškovými kótami, může je uživatel vybrat ve spodní části dialogu a přiřadit jim odpovídající styly zobrazení. Tyto povrchy jsou následně vykresleny pouze jako profily bez datových popisů.

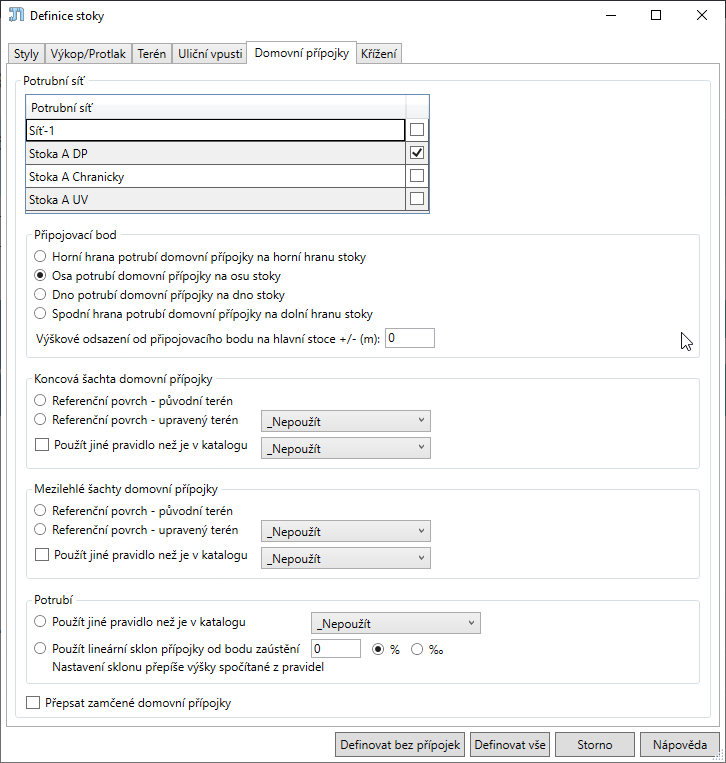

Vpusti a Přípojky
Záložky Vpusti a Přípojky slouží k nastavení, které další potrubní sítě budou zaústěny do hlavní stoky a jakým způsobem bude toto zaústění provedeno. Sítí vpustí a přípojek může být více než jedna, což je vhodné například při souběžném modelování stávajících a navržených vpustí či přípojek v jednom výkresu.
V kroku Definice stoky dochází k propojení těchto sítí a k jejich správnému výškovému osazení. Požadovanou výšku připojovacího bodu volí uživatel z nabídky předdefinovaných možností (např. osa přípojky na osu stoky). Tyto výchozí vazby lze v případě potřeby manuálně upravit numerickým zadáním výškového odsazení.
U přípojek i vpustí lze dále nastavit chování jejich šachet, a to samostatně:
pro koncovou šachtu přípojky,
a pro ostatní mezilehlé šachty.
Šachty mohou být nově výškově osazeny na zvolený referenční povrch a řídit se vybranými pravidly.
U potrubí je možné použít jiné pravidlo, než je výchozí z katalogu. Dále nastavit lineární sklon potrubí numerickým zadáním hodnoty.
Přepínač Přepsat zamčené slouží k rychlé změně i u zamčených přípojek. Ve výchozím stavu je tento přepínač neaktivní a zamčené přípojky nejsou tímto nastavením nijak modifikovány.
Křížení
Záložka Křížení poskytuje rychlý přístup k funkci Křížení inženýrských sítí pro aktuálně definovanou stoku. Pomocí jednoho tlačítka lze tuto funkci spustit přímo z dialogu nastavení stoky. Jedná se o totožnou funkci, která je dostupná také na pásu karet aplikace Potrubák.
