> For the complete documentation index, see [llms.txt](https://help.arkance-systems.com/potrubak/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://help.arkance-systems.com/potrubak/prirucka/gravitacni-site/hydraulicke-vypocty.md). # Hydraulické výpočty Tabulka hydraulických výpočtů Funkce **Hydraulické výpočty** slouží ke **kapacitnímu a návrhovému posouzení gravitační stoky** přímo nad vytvořeným modelem. Výpočet vychází z **geometrie potrubní sítě** a ze **zadaných vstupních údajů o návrhovém odtoku dešťových vod**, což zajišťuje těsnou vazbu mezi návrhem a jeho hydraulickým posouzením. Výsledky umožňují ověřit, zda je stoka: * hydraulicky vyhovující z hlediska kapacity, * správně dimenzovaná pro návrhové zatížení, * a zda splňuje základní návrhová kritéria rychlosti a tečného napětí. Dialogové okno hydraulických výpočtů je **nemodální**, což umožňuje **současně pracovat na modelování stoky a jejím posouzení**. Uživatel tak může průběžně upravovat geometrii, dimenze nebo sklony potrubí a okamžitě vyhodnocovat dopad změn na hydraulické chování sítě. ### Šachty Záložka **Šachty** slouží k zadání vstupních údajů a k vyhodnocení **hydraulického zatížení jednotlivých šachet** na posuzované stoce. V tabulce jsou zobrazeny **všechny šachty stoky**, přičemž řazení probíhá od poslední šachty k první**, po směru toku**. Návrhové veličiny **intenzita směrodatného deště** a **součinitel odtoku** lze **doplnit hromadně pro všechny šachty** v **levém panelu dialogu** a pomocí tlačítka **Doplnit ke všem** se zapíší do tabulky. **Odvodňované plochy** různých druhů povrchů lze zadávat: * **jednotlivě pro každou šachtu**, a to numericky nebo výběrem křivky přímo v modelu, * nebo **globálně pro celou stoku** – až **tři plochy**, které aplikace následně **poměrně rozdělí mezi jednotlivé šachty** podle jejich vzdálenosti. Ke každé zadané ploše je nutné přiřadit také **odpovídající součinitel odtoku**, aby bylo možné správně stanovit návrhový přítok. Tlačítkem **Aktualizovat** se spustí vlastní výpočet. Na základě zadaných vstupů aplikace vypočítá: * **celkový přítok do každé šachty**, * a **kumulativní průtok Q** po směru stoky.

Při jakékoliv změně **vstupních hodnot** nebo **geometrie stoky** lze výpočet opětovně provést stejným příkazem **Aktualizovat**, čímž je zajištěna trvalá vazba mezi návrhem a hydraulickým posouzením. ### Potrubí Záložka **Potrubí** zobrazuje **tabulku jednotlivých úseků potrubí** na posuzované stoce a slouží k získání základních parametrů potřebných pro hydraulický výpočet. Hlavním uživatelským vstupem na této záložce je **drsnost potrubí**. Ostatní parametry jsou načteny z modelu. Uživatel může: * nastavit **jednu společnou hodnotu** pro všechna potrubí pomocí ovládacích prvků v **levém panelu dialogu**, * nebo zadat hodnoty **individuálně pro každý úsek potrubí** přímo v tabulce. Tlačítko **Aktualizovat** na této záložce slouží k **obnovení údajů při změně geometrie modelu stoky**, například při změně **DN potrubí**, úpravě **sklonu potrubí** nebo jiné geometrické modifikaci provedené v modelu.

### Kapacitní a návrhové posouzení **Kapacitní posouzení** vychází z výpočtu **100% kapacitního průtoku** posuzované gravitační stoky. Z této hodnoty aplikace stanoví **rychlost proudění vody v potrubí** a **tečné napětí** a porovná je s **mezními hodnotami** nastavenými v levém panelu **Podmínky posouzení**. Tím je ověřeno, zda stoka při plném zaplnění splňuje základní hydraulická kritéria.

Hydraulický výpočet - kapacitní posouzení

**Návrhové posouzení** pracuje s **návrhovým průtokem Q**, který vychází ze zadaných vstupních údajů o odtoku. Pro tento průtok se opět vyhodnocuje rychlost proudění a tečné napětí. Současně je návrhový průtok **porovnán s redukovanou hodnotou kapacitního průtoku**, přičemž míru redukce lze **uživatelsky nastavit procentuálně** v levém panelu dialogu. Tento přístup umožňuje posoudit rezervu kapacity stoky vůči návrhovému zatížení.

Hydraulický výpočet - návrhové posouzení

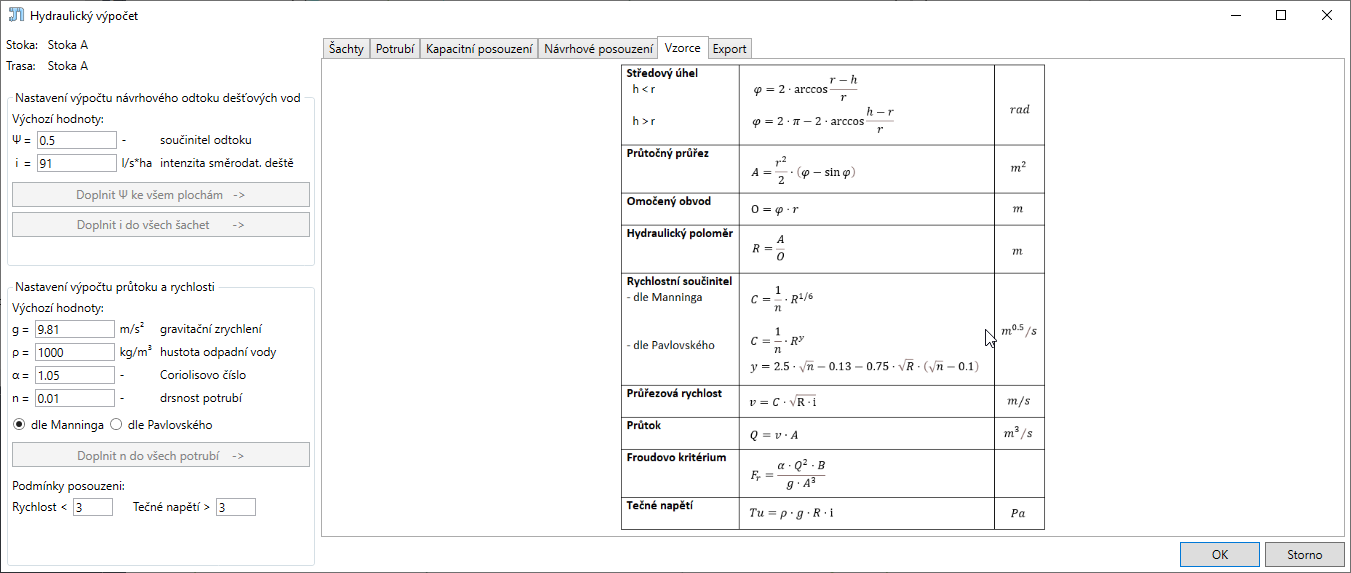

Konkrétní **výpočetní vztahy a vzorce** použité při posouzení jsou přehledně uvedeny na záložce **Vzorce**. Některé veličiny, které do výpočtů vstupují, je možné **uživatelsky upravit** přímo v levém panelu, což umožňuje přizpůsobit posouzení konkrétním projektovým nebo normovým požadavkům.

### Video ukázka {% embed url="" %} Hydraulické výpočty v aplikaci Potrubák {% endembed %}
