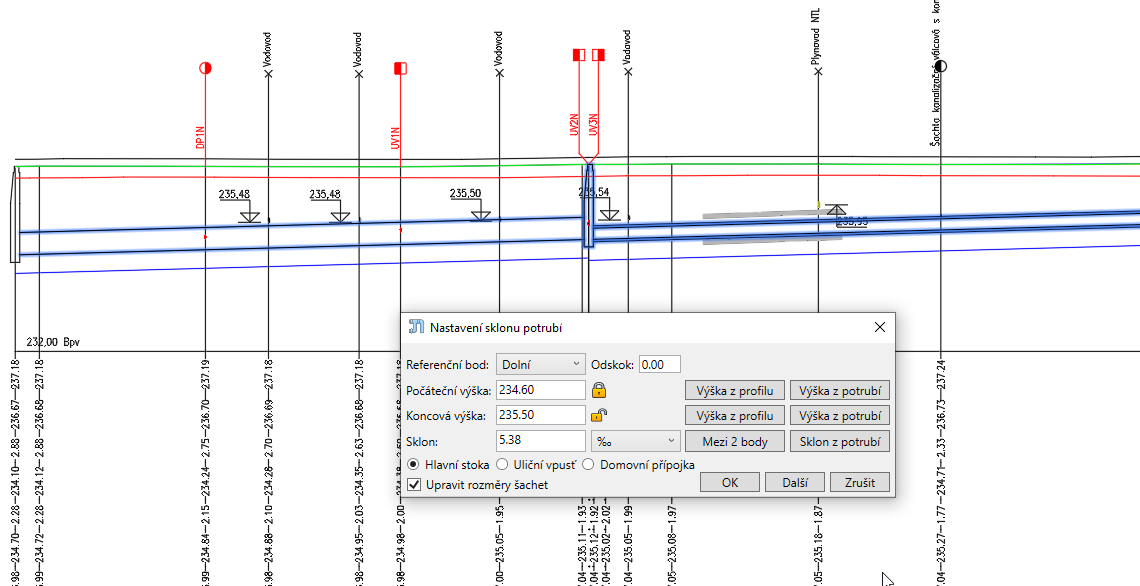

> For the complete documentation index, see [llms.txt](https://help.arkance-systems.com/potrubak/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://help.arkance-systems.com/potrubak/prirucka/gravitacni-site/panel-nastroje-a-funkce.md). # Panel Nástroje a funkce Panel **Nástroje a funkce** obsahuje **rozšiřující nástroje aplikace Potrubák**, které slouží ke zrychlení a zefektivnění návrhu potrubních sítí v Autodesk Civil 3D. Jedná se o praktické pomůcky, které v základní funkcionalitě Civil 3D buď zcela chybí, neodpovídají běžným českým projekčním zvyklostem, nebo jsou omezeny jinými systémovými limity. ### Editovat niveletu Funkce **Editovat niveletu** slouží k **nastavení jednotného sklonu potrubí** ve zvoleném úseku gravitační sítě. Je určena především pro **rychlé a přesné úpravy nivelety** při návrhu nebo optimalizaci stoky. Funkce se používá **v podélném profilu**. Po jejím spuštění uživatel označí **počáteční objekt** (potrubí nebo šachtu) a **koncový objekt**, mezi kterými bude niveleta upravována. Prvky je vždy nutné vybírat **ve směru staničení**. V dialogovém okně lze zvolit **referenční bod** pro zjištění nadmořské výšky a následně pracovat s trojicí základních proměnných: * **počáteční výška**, * **koncová výška**, * **sklon potrubí**. Z těchto tří proměnných je vždy možné **editovat pouze dvě**. Třetí proměnná (ve výchozím stavu sklon) je **automaticky dopočítána**. Pro uvolnění sklonu je nutné **uzamknout buď počáteční, nebo koncovou výšku**. Hodnoty jednotlivých proměnných lze zadávat: * **numericky**, * nebo je **odečíst přímo z podélného profilu či modelu potrubí**. Volba **Upravit rozměry šachet** umožňuje **automatickou úpravu výšky dna šachet** tak, aby odpovídala nově nastavené niveletě potrubí.

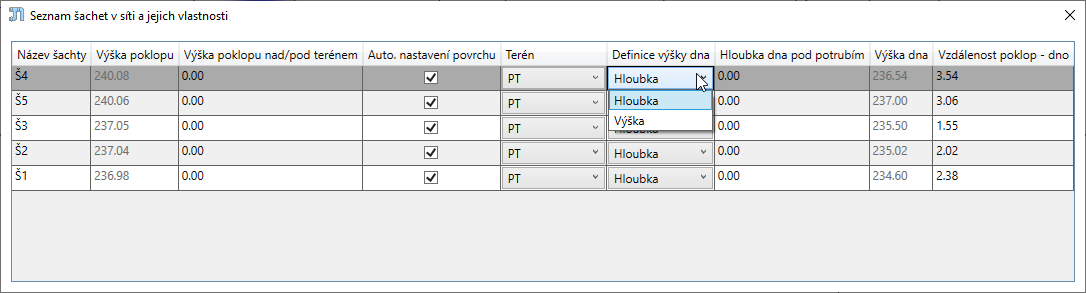

### Editovat stavební objekty Funkce **Editovat stavební objekty** slouží k **hromadné úpravě šachet** na stoce. Je určena k použití **v podélném profilu** a umožňuje rychlé a přehledné nastavení jejich výškových parametrů bez nutnosti individuální editace každého objektu. Po spuštění funkce uživatel vybere **stoku**, načež se v tabulce zobrazí **všechny šachty** k ní náležející. Kliknutím na jeden nebo více řádků (s využitím klávesy **Shift**) se vybrané šachty **zvýrazní v podélném profilu**, což usnadňuje orientaci a kontrolu změn. U vybraných šachet lze upravovat **výšku poklopu a výšku dna**. Výšky je možné zadat různými způsoby: * **nadmořskou** výškou * jako výšku **nad / pod referenčním terénem**, * jako rozdíl **poklop – dno**, * nebo jako **hloubku dna pod potrubím**. Volba **referenčního terénu** je dostupná v rozbalovací nabídce ve sloupci **Terén**. Přepnutím volby **Automatické nastavení povrchu** se odemkne přímé nastavení **nadmořské výšky poklopu**. Změnou definice výšky dna se obdobně zpřístupní nastavení **nadmořské výšky dna**.

{% hint style="success" %} Pomocí **pravého tlačítka myši** lze libovolnou hodnotu **hromadně aplikovat** na všechny šachty v tabulce nebo pouze na aktuálně vybrané řádky. {% endhint %} ### Přečíslování šachet Funkce **Přečíslování šachet** slouží k **hromadné úpravě názvů šachet** na hlavní stoce i na navazujících **přípojkách a uličních vpustích**. Umožňuje rychlé a jednotné přejmenování objektů podle projektových zvyklostí a požadované struktury názvů. Po spuštění funkce uživatel vybere **libovolný prvek stoky**, čímž určí, ke které stoce se přečíslování vztahuje. V dialogovém okně jsou následně v **samostatných částech** zobrazeny: * síť **hlavní stoky**, * sítě **uličních vpustí**, * sítě **domovních přípojek**. Pro každou z těchto částí lze individuálně nastavit **předponu** názvu, **počáteční číslo** a **příponu** názvu. Přečíslování se spouští **samostatně** pro stoku, vybrané vpusti a vybrané přípojky, aby měl uživatel **plnou kontrolu nad procesem přejmenování** a mohl zachovat rozdílné značení jednotlivých typů objektů. Číslování šachet vždy probíhá **podle staničení hlavní stoky**, což zajišťuje logickou a přehlednou posloupnost názvů v návaznosti na trasu stoky i v podélném profilu.

### Křížení IS Funkce **Křížení inženýrských sítí** slouží k **hromadnému a dynamickému promítnutí křížících se inženýrských sítí** do **podélného profilu stoky**. Umožňuje přehledně zobrazit kolize dalších sítí s modelovanou stokou bez nutnosti ručního doplňování dat. Promítat lze: * **3D objekty** se známou výškou, * **2D podklady**, u nichž je výška **odhadnuta vůči zvolenému referenčnímu povrchu** na základě **normového krytí** daného typu sítě. Dialog funkce nabízí široké možnosti nastavení, mimo jiné: * **popis inženýrské sítě**, * zadání **DN sítě**, * volbu **konkrétního referenčního povrchu**, * nastavení **požadované hloubky uložení**, * volbu **vztažného bodu** pro umístění popisku v podélném profilu, * a další parametry ovlivňující výsledné zobrazení.

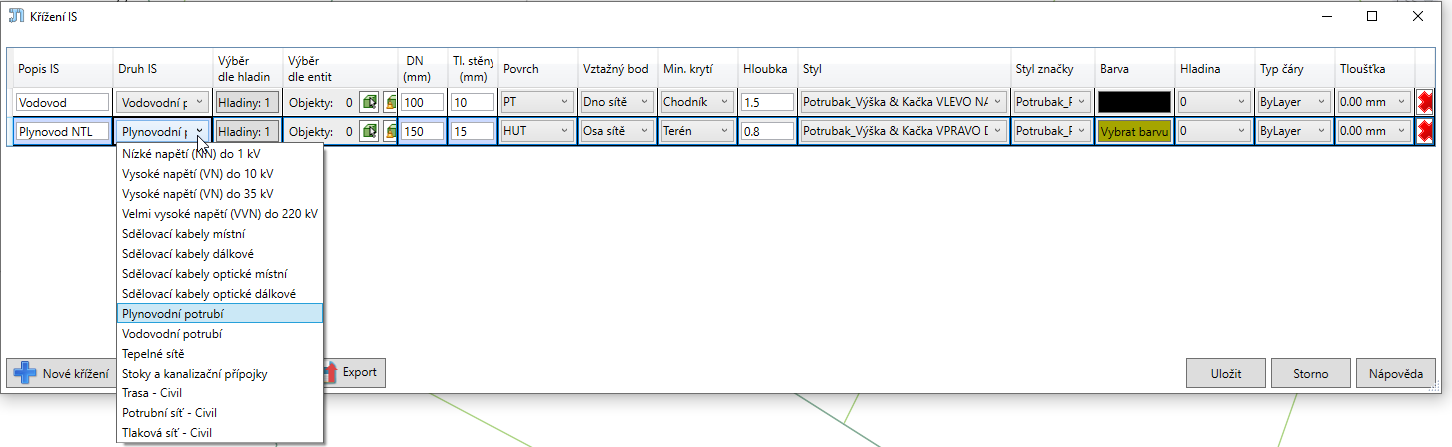

Dialog nástroje Křížení inženýrských sítí

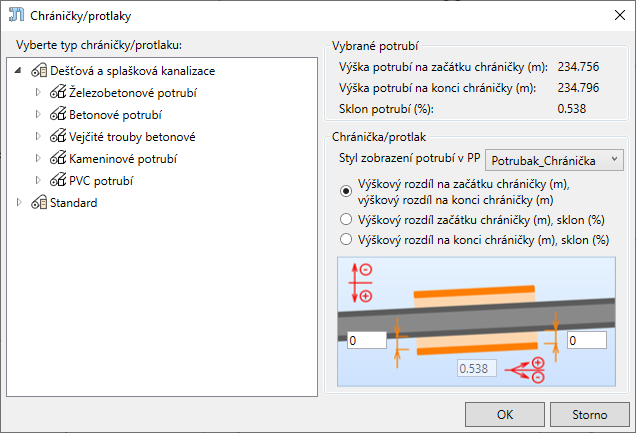

Každá křížící se síť je v dialogu **evidována v samostatném řádku**, který uživatel zakládá pomocí tlačítka **+ Nové křížení**. Díky tomu je možné přehledně spravovat větší množství křížení a jejich nastavení průběžně upravovat. ### Chráničky a protlaky Funkce **Chráničky a protlaky** slouží ke **snadnému a rychlému vložení potrubí**, které v modelu představuje **chráničku nebo protlak** vedený podél hlavní stoky nebo přípojky. Funkce výrazně zjednodušuje modelování těchto konstrukcí a jejich promítnutí do podélného profilu. Před použitím funkce je nutné mít v Civil 3D založenou **prázdnou potrubní síť**, která je v **Definici stoky** nastavena jako **cílová síť pro chráničky nebo protlaky**. Tím je zajištěno správné oddělení těchto prvků od vlastní stoky či přípojek. Po spuštění funkce uživatel zvolí, **co chce modelovat** (např. chráničku hlavní stoky), následně: * vybere **prvek stoky nebo přípojky v situaci**, * zadá **počáteční a koncový bod** chráničky nebo protlaku. V dialogovém okně pak zvolí: * **materiál a dimenzi** chráničky / protlaku, * případně **ručně upraví výškové osazení**. Ve výchozím stavu je **vnitřní dno chráničky nebo protlaku** automaticky umístěno na **vnější dno chráněného potrubí**. Po potvrzení se chránička nebo protlak **vytvoří v situaci** a současně se **automaticky promítne do podélného profilu**.

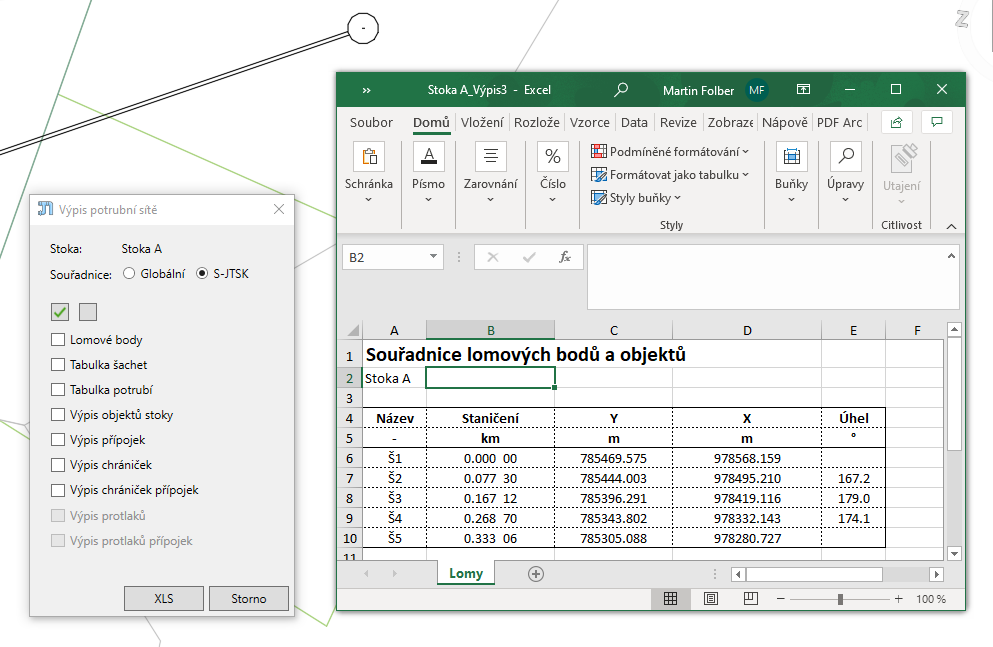

### Výpis stoky Funkce **Výpis stoky** slouží k **rychlému exportu přehledných informací o stoce a navazujících přípojkách** do **tabulkového formátu (Excel)**. Umožňuje snadno získat strukturovaná data z modelu pro další zpracování, kontrolu nebo předání dalším profesím. Uživatel si může vybrat z několika typů exportovaných dat, například: * **lomové body stoky**, * **tabulku šachet a potrubí**, * **výpis přípojek**, * **výpis chrániček a protlaků**. Všechna vybraná data jsou exportována do **jednoho souboru XLSX**, přičemž jednotlivé datové přehledy jsou **rozděleny do samostatných listů**. Výstup je tak přehledný a připravený k dalším úpravám nebo doplnění. Volitelně lze nastavit **souřadnicový systém exportovaných dat**: * **S‑JTSK**, * nebo **globální souřadnice** výkresu.

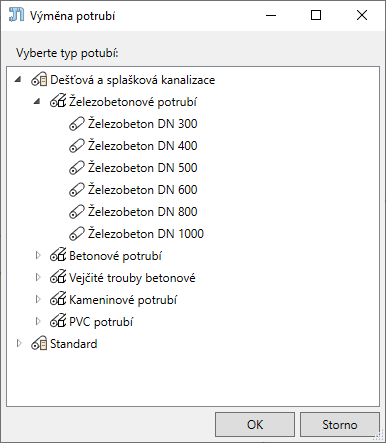

### Zamknutí a odemknutí entit Funkce **Zamknutí entit** slouží k **uzamknutí vybraných entit stoky**, čímž uživatel zajistí, že u těchto částí **nedojde k nechtěné změně geometrie** při dalších úpravách modelu nebo při použití automatizovaných funkcí aplikace Potrubák. Uzamčené entity zůstávají zachovány ve svém aktuálním tvaru a výškovém osazení. Pomocí funkce **Odemknout entity** lze toto uzamčení **kdykoliv zrušit** a vrátit entitám plnou možnost editace. ### Výměna částí Funkce **Výměna částí** slouží k **hromadné změně vybraných prvků potrubní sítě**, čímž výrazně zjednodušuje úpravy návrhu v průběhu projekčních iterací. Uživatel může: * vybrat **více potrubí** a hromadně změnit jejich **typ a rozměr**, * obdobným způsobem **hromadně měnit stavební objekty** (např. šachty). Změny lze provádět jak **v situaci**, tak i **v podélném profilu**, což umožňuje flexibilní práci podle aktuální fáze návrhu a preferencí uživatele. Funkce zachovává geometrii sítě a respektuje polohu vnitřního dna potrubí.
