Podélný profil stoky

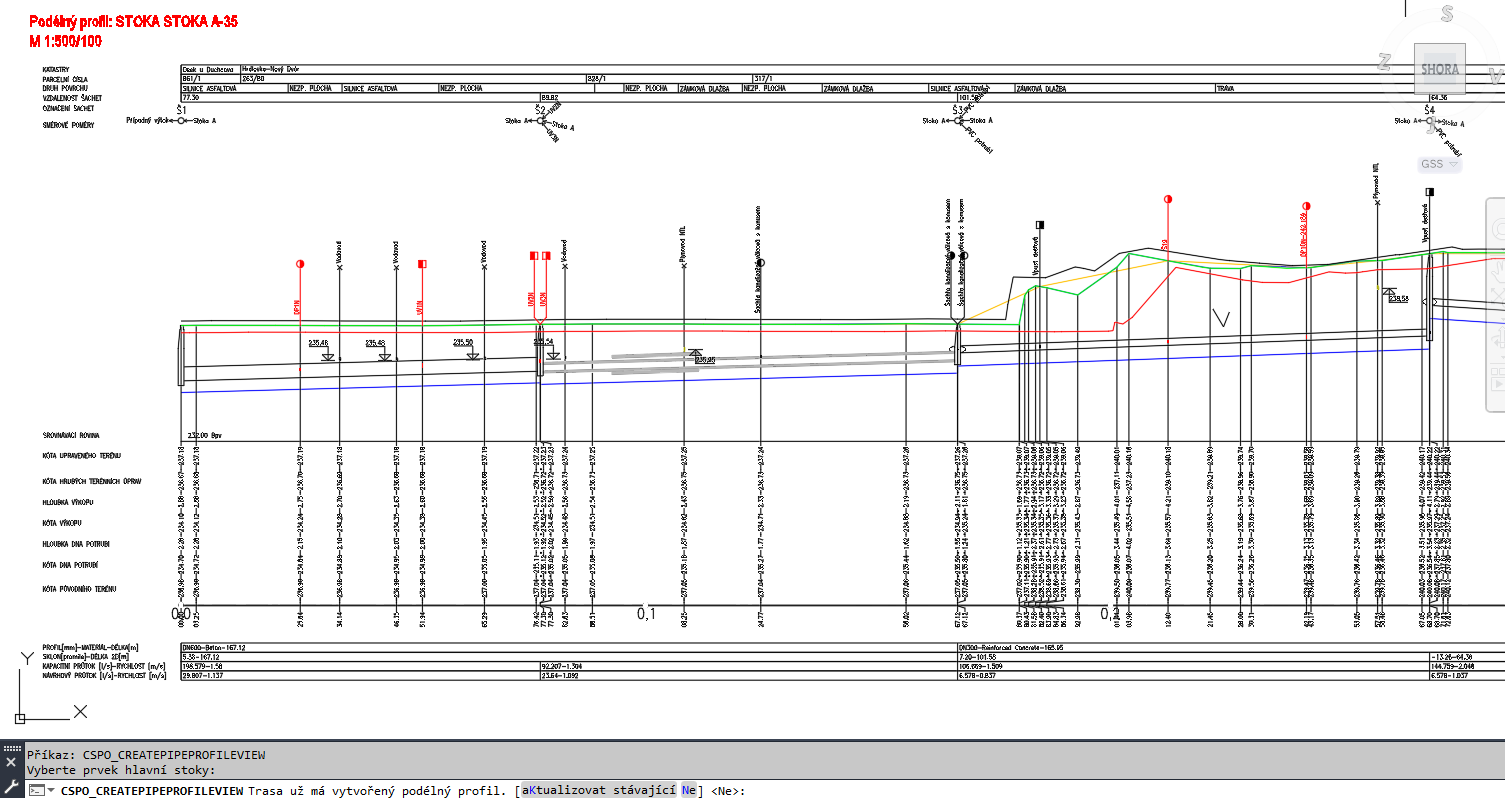

Vytvořit zobrazení podélného profilu
Po úspěšném provedení Definice stoky lze přistoupit k vytvoření zobrazení podélného profilu pomocí funkce Vytvořit zobrazení PP. Po jejím spuštění uživatel vybere libovolnou část definované stoky, čímž ji označí, a následně umístí zobrazení PP do modelového prostoru.
Aplikace Potrubák automaticky vytvoří:
profily potrubí a povrchů,
veškeré popisky,
datové proužky a doplňkové informace,
a to podle nastavení provedeného v předchozích krocích. Uživatel tak nemusí ručně nastavovat žádné části zobrazení podélného profilu.
Zásadním pravidlem je, že pro každou stoku lze ve výkrese vytvořit právě jedno zobrazení podélného profilu. Uživatel by nikdy neměl vytvářet zobrazení PP téže stoky opakovaně.
Aktualizovat zobrazení PP
Pokud na stoce dojde ke změně – například:
úpravě definice stoky,
přidání nebo změně přípojek či uličních vpustí,
změně výškového osazení potrubí,
nebo vzniku nového křížení s jinou inženýrskou sítí,
tyto změny se neprojeví automaticky ve stávajícím zobrazení podélného profilu. K jejich promítnutí slouží funkce Aktualizovat zobrazení PP.
Po spuštění této funkce aplikace ověří aktuální stav modelu. Následně upraví existující zobrazení PP tak, aby plně odpovídalo aktuálnímu stavu stoky a navázaných sítí, aniž by bylo nutné zobrazení ručně mazat nebo znovu vytvářet.
Video ukázka
