Hlavní dialog pro výpočet tlakové ztráty potrubí
Last updated

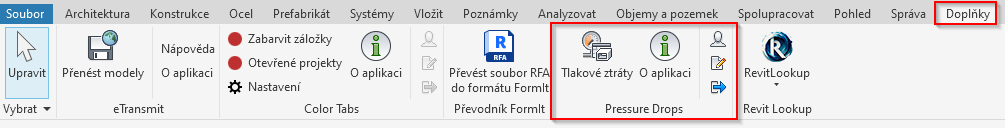

Hlavní dialog pro výpočet tlakové ztráty potrubí uživatel spouští z karty Doplňky -> panel Pressure Drops -> tlačítko Tlakové ztráty. Výběr prvků trasy pro výpočet tlakové ztráty uživatel volí buď před spuštěním nástroje, případně je vyzván po jeho spuštění.

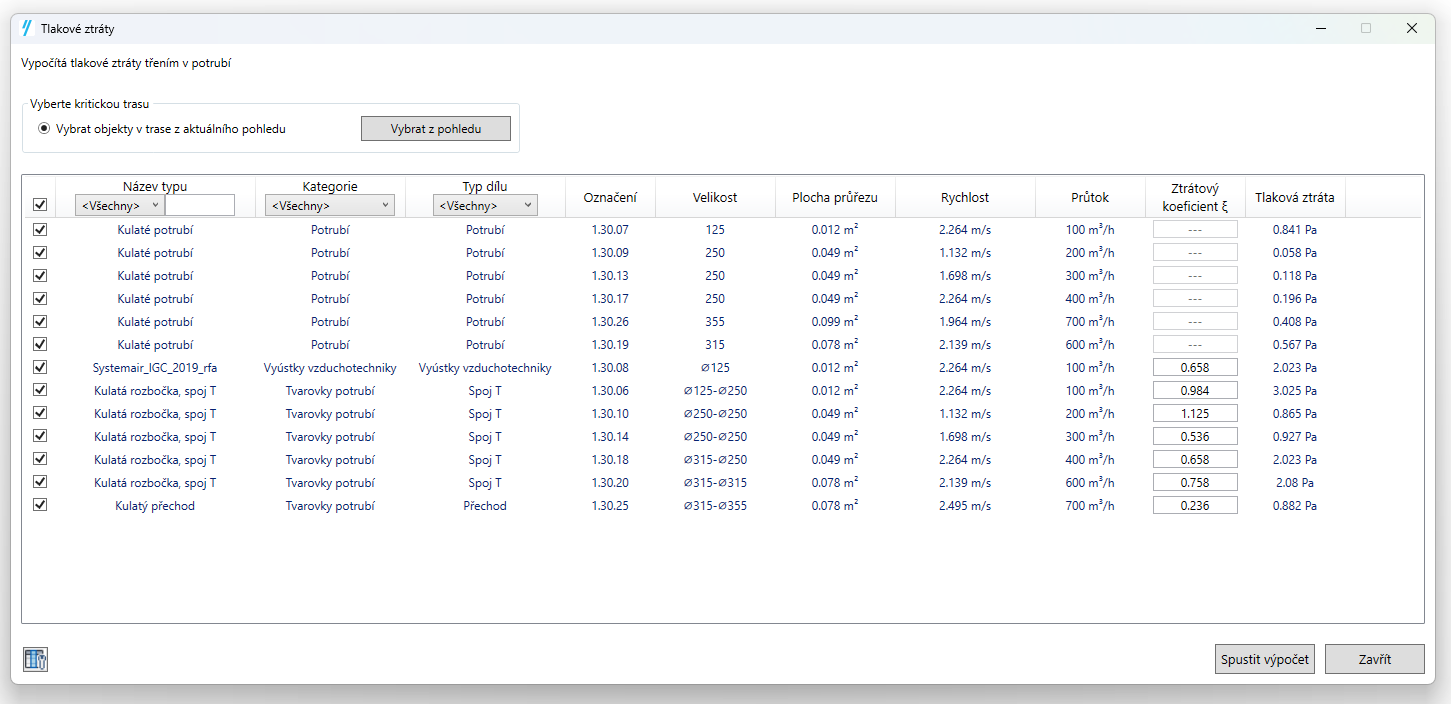

Po otevření hlavního dialogu jsou v okně zobrazeny všechny vybrané prvky trasy. Ke každému prvku je možné zobrazit tyto informace:
Název typu
Kategorie
Typ dílu
Označení
Délka
Velikost
Plocha průřezu
Rychlost
Průtok
Ztrátový koeficient
Tlaková ztráta
Počet zobrazených sloupců je možné měnit v nastavení nástroje.
Jediný sloupec, který uživatel vyplňuje, je sloupec "Ztrátový koeficient ζ". U přímých částí potrubí a ohebného potrubí uživatel ztrátový koeficient nevyplňuje - pro výpočet tlakové ztráty těchto prvků je používán standardní výpočet Revitu, který je korektní. Pro ostatní prvky uživatel vepisuje koeficient, který získá buď ze zdrojů výrobce, vlastním výpočtem, případně jiným způsobem. Tyto koeficienty nástroj ke každému prvku zapisuje do parametru CS_LOSSFACTOR.
Uživatel má u každého prvku možnost odškrtnou checkbox a tím prvek z výpočtu vyřadit.
Při zadávání ztrátových koeficientů je nutné brát v potaz směr proudění v daném dílu potrubí.
Tlačítkem Spustit výpočet se spouští samotná kalkulace celkové tlakové ztráty vybrané trasy. Výsledná tlaková ztráta je zobrazena v dialogu. Dialog nabízí i tlačítko pro kopírování výsledku do schránky.
Výpočet tlakové ztráty pro tvarovky je prováděn pomocí Darcy-Weisbachovy rovnice:
Aplikace podporuje výpočet tlakové ztráty pro hranaté, kulaté i oválné potrubí.
Hlavní dialog Pressure Drops není modální, uživatel tedy společně s otevřeným dialogem může pracovat i pohledech Revitu. V zobrazené seznamu prvků trasy při poklepání na prvek je tento zobrazen v aktivním pohledu.
Pro nový výběr trasy pro výpočet je v dialogu k dispozici tlačítko Vybrat z pohledu, kterým může uživatel spustit výběr nové trasy.
